GD&T vs. koordinattolerans: Viktiga skillnader i deldesign och inspektion

GD&T, eller koordinattolerans, har förmodligen varit bland de mest diskuterade debatterna och diskussionerna inom precisionsbearbetningslandskapet. Även om det är väldigt lätt för människor att förstå den enkla plus- och minusmetoden för koordinattolerans, varför lutar folk fortfarande åt GD&T? Vad är skillnaden mellan GD&T och koordinattolerans?

Vi har förberett den här detaljerade guiden just för att ta reda på det. Här utforskar vi båda dessa rittekniker i detalj för att se hur de skiljer sig åt och varför GD&T är så väl ansett av ingenjörer i tillverkningsvärlden.

Så om du var osäker på om du skulle välja GD&T eller hålla dig till koordinattolerans, då

Vad är GD&T?

Geometrisk dimensionering och tolerans (GD&T) är ett standardiserat system av symboler och regler för att kommunicera tekniska avsikter och toleranser exakt. Detta universella språk säkerställer att tillverkade delar uppfyller specifika geometriska krav, vilket underlättar korrekt montering och funktionalitet.

GD&T kommunicerar tydligt och koncist designavsikten till tillverkare och inspektörer, vilket minskar risken för feltolkningar och fel. Det specificerar också exakta toleranser, vilket bidrar till att förbättra produktkvaliteten och konsekvensen.

Sedan starten 1938 har GD&T anammats i stor utsträckning inom tillverkningsindustrin. Det är särskilt viktigt inom CNC-bearbetning processer, där snäva toleranser och exakta dimensioner är avgörande för att uppnå högkvalitativa delar.

Varför behöver du GD&T?

GD&T erbjuder en mer omfattande och exakt metod för att definiera geometriska toleranser, vilket leder till förbättrad produktkvalitet, minskade tillverkningskostnader och förbättrad kommunikation mellan konstruktörer och tillverkare. De viktigaste fördelarna med GD&T inkluderar –

• Säkerställande av korrekt montering

GD&T garanterar att enskilda delar passar ihop sömlöst, vilket leder till optimal montering och prestanda. Ingenjörer kan undvika kostsamma misstag och omarbetningar genom att specificera tydliga toleranser och geometriska begränsningar.

• Universell förståelse

GD&T använder en standardiserad uppsättning symboler och regler, vilket möjliggör tydlig och koncis kommunikation mellan konstruktörer, ingenjörer och tillverkare, oavsett språkliga eller kulturella barriärer.

• Förbättrad kommunikation av designintentioner

Genom att använda GD&T kan konstruktörer effektivt kommunicera sin exakta designintention, vilket minimerar feltolkningar och säkerställer att slutprodukten uppfyller de specificerade kraven.

• Förbättrad kvalitetskontroll

GD&T tillhandahåller ett robust ramverk för kvalitetskontroll, vilket gör det möjligt för tillverkare att identifiera och åtgärda potentiella problem tidigt i produktionsprocessen. Genom att följa GD&T-standarder kan företag producera produkter av högre kvalitet som uppfyller kundernas förväntningar.

• Minskad tid och kostnad

Genom att förhindra kostsamma designfel och produktionsförseningar kan GD&T avsevärt minska tiden till marknaden och förbättra den totala effektiviteten. Dessutom kan GD&T, genom att optimera tillverkningsprocesser, bidra till att sänka produktionskostnaderna.

Hur fungerar det?

Det första steget i GD&T är att fastställa en dels nominella eller ideala dimensioner. Dessa är de målvärden som delen idealiskt bör uppnå. Därefter tilldelas toleranser till varje dimension. En tolerans är den tillåtna variationen från den nominella dimensionen. Den definierar ett intervall inom vilket en dels faktiska dimension kan variera.

Slutligen anger GD&T-symboler typen och storleken på toleransen. Dessa symboler kommunicerar tydligt och koncist komplexa geometriska toleranser. Att förstå dessa symboler är avgörande för att få en fullständig uppfattning om hur det hela fungerar.

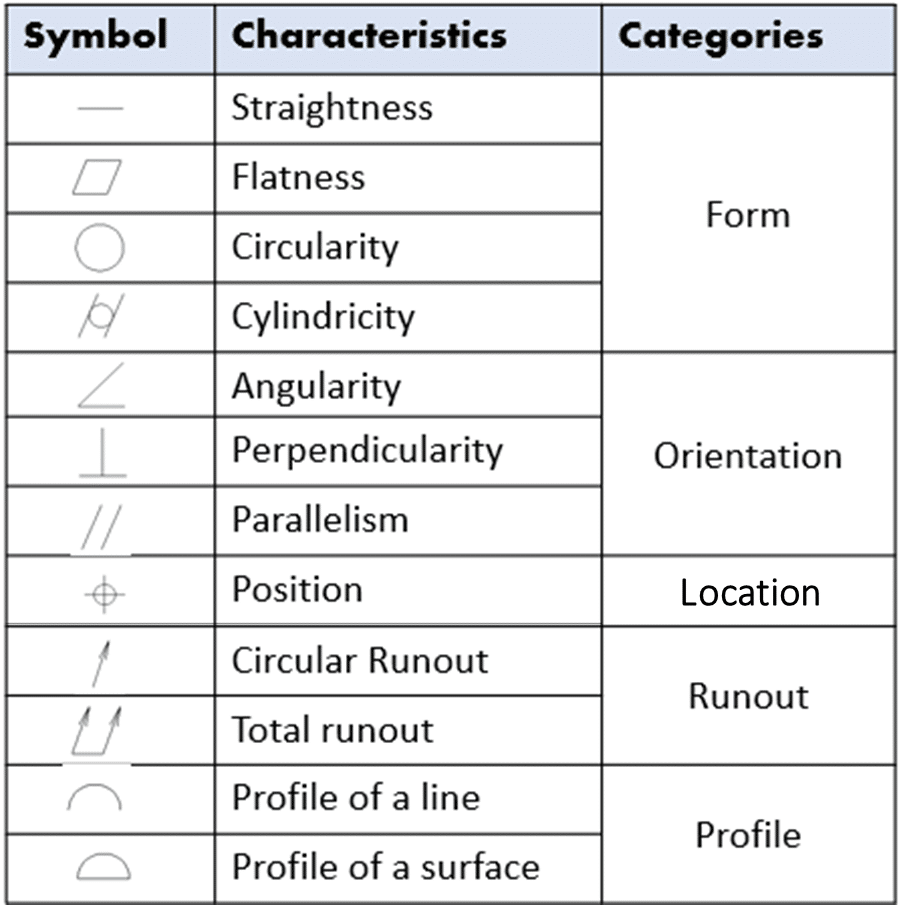

GD&T-symboler

Geometrisk dimensionering och toleransbestämning (GD&T) använder en standardiserad uppsättning symboler för att exakt kommunicera tekniska avsikter och toleranskrav. Dessa symboler är indelade i fem huvudgrupper:

Formulärkontroller

Formkontroller är en kritisk aspekt av GD&T och används för att specificera formen och utformningen av en funktion. De säkerställer att tillverkade delar följer exakta geometriska toleranser, vilket förbättrar produktkvalitet och prestanda.

Här är de primära formulärkontrollerna:

• rakhet: Den säkerställer att en yta eller linje är rak inom angivna toleranser. Symbolen för rakhet är en lång, tunn linje med två pilar som pekar i motsatta riktningar. Den styr rakheten hos kanter, axlar och ytor.
• Flathet: Planhet anger den maximala avvikelsen för en yta från ett perfekt plan. Det är en plan, rektangulär symbol med två parallella linjer. Den används för att kontrollera planheten hos ytor, såsom plattor och paneler.
• Circularity: Denna symbol definierar den tillåtna avvikelsen från en perfekt cirkel. Det är en cirkel med en diametersymbol och en toleranszon. Den styr cirkulariteten hos funktioner som hål, axlar och cylindriska ytor.
• Cylindricitet Anger toleransen för en cylindrisk yta, med hänsyn till både cirkularitet och rakhet. Symbolen är en cylinder med en diameter och en toleranszon. Cylindricitet styr den cylindriska formen på funktioner som axlar, tappar och bussningar.

Profilkontroller

Profilkontroller definierar formen på en yta eller linje. De är särskilt användbara för komplexa geometrier som kräver exakt formkontroll.

• Ytprofil: Denna kontroll definierar formen på en 3D-yta och säkerställer att den överensstämmer med en specifik profil inom en specificerad toleranszon. Ingenjörer använder ofta koordinatmätmaskiner (CMM) för att mäta ytprofiler, vilket är avgörande för delar med komplicerade ytor, såsom turbinblad eller bilkarosseriplåtar.
• Linjeprofil: Denna kontroll definierar formen på en 2D-linje eller kurva och säkerställer att den överensstämmer med en specifik profil inom en angiven toleranszon. Den används ofta för att styra formen på kanter, avrundningar och andra linjära funktioner.

Orienteringskontroller

Orienteringskontroller anger vinkelförhållandet mellan funktioner och säkerställer att de är korrekt orienterade i förhållande till varandra eller en datapunkt.

• Vinkelhet: Denna kontroll säkerställer att en funktion har en specifik vinkel i förhållande till en referenspunkt. Den används ofta för att styra vinkeln mellan två ytor eller axlar.
• Vinkelrätt: Denna kontroll säkerställer att en funktion är vinkelrät mot en referenspunkt. Den används ofta för att styra uppriktningen av funktioner som hål, spår och ytor.
• Parallel: Denna kontroll säkerställer att två objekt är parallella med varandra. Den styr justeringen av objekt som kanter, ytor och axlar.

Platskontroller

Platskontroller anger placeringen av objekt i förhållande till varandra eller ett referensvärde. De säkerställer att objekten är korrekt placerade för att säkerställa korrekt montering och funktionalitet.

• Placera: Denna kontroll definierar platsen för en funktion i förhållande till en eller flera referenspunkter. Det är den vanligaste platskontrollen som är avgörande för att säkerställa noggrann montering.
• Koncentrisitet: Denna kontroll säkerställer att två eller flera cirkulära element delar en gemensam axel. Den upprätthåller exakt uppriktning mellan element som hål, axlar och lager.
• Symmetri: Denna kontroll säkerställer att objekt är symmetriskt placerade i förhållande till en referenspunkt eller en annan objekt. Den är särskilt användbar för delar med symmetriska geometrier.

Runout-kontroller

Runout-kontroller anger den tillåtna variationen för en funktion när den roterar kring en referensaxel. Dessa kontroller är avgörande för att säkerställa att roterande komponenter fungerar korrekt.

• Cirkulär utkastning: Denna kontroll begränsar variationen hos en cirkulär funktion när den roterar kring en referensaxel. Den säkerställer att funktionens form och orientering bibehålls.
• Total utkastning: Denna kontroll begränsar en funktions kombinerade variation av form, orientering och plats när den roterar kring en referensaxel. Den säkerställer att funktionen håller sig inom angivna toleranser under hela sin rotation.

Funktionskontrollramar

Slutligen har du funktionskontrollramarna, eller som vi gillar att kalla det, ritning för precision.

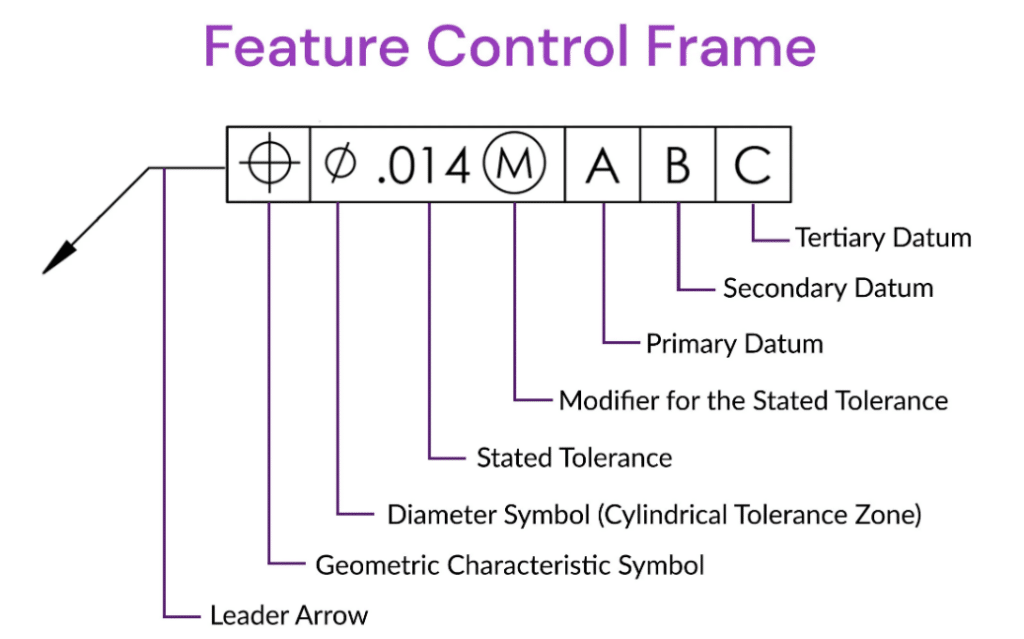

En Feature Control Frame (FCF) är ett avgörande element i GD&T. Den kommunicerar koncist och standardiserat specifika geometriska toleranser och förmedlar ett enda, entydigt budskap om en funktions form, profil, orientering, plats eller kast.

De viktigaste komponenterna i funktionskontrollramen inkluderar –

• Geometriskt karakteristiskt symbol: Denna symbol anger vilken typ av geometrisk tolerans som tillämpas på elementet. Det kan vara rakhet, planhet, cirkularitet, cylindricitet, profil, vinkelräthet, vinkelräthet, parallellitet, position, koncentricitet, symmetri, cirkulär kast eller total kast.

• Toleranszon: Detta anger den tillåtna avvikelsen från den ideala geometriska formen. Toleranszonen kan definieras genom avstånd, vinkel eller kombination.

• Datumfunktionssymbol(er): Datumobjekt är referenspunkter, linjer eller plan som används för att etablera koordinatsystemet för en detalj. De är viktiga för att definiera platsen och orienteringen för andra objekt.

Ett exempel kan hjälpa till att förtydliga saker. Här är en funktionskontrollram som visar en positionstolerans med en referenspunkt.

I det här exemplet specificerar funktionskontrollramen att hålet måste placeras inom en toleranszon på 0.014 vid MMC i förhållande till datumfunktionerna A, B och C.

Vad är koordinattolerans?

Koordinattolerans är den traditionella metoden för dimensionskontroll inom tillverkning. Detta system innebär att man arbetar med grundläggande linjära dimensioner och deras tillhörande plus- och minustoleransvärden.

Denna enkla metod har varit ryggraden i tillverkningen i generationer och ger ett direkt sätt att specificera tillåtna variationer i detaljdimensioner.

Varför behöver man samordna toleransarbetet?

Även om GD&T är ett universellt föredraget alternativ framför koordinattolerans, vilket vi kommer att diskutera kortfattat, finns det några viktiga fördelar med koordinattolerans. Dessa inkluderar –

• Enkelhet:

Koordinattolerans är en relativt enkel metod att förstå och tillämpa, särskilt för grundläggande design. Detta gör den lämplig för personer som inte känner till avancerade designtekniker som GD&T.

• Rättframhet:

Teknikens enkelhet specificerar direkt den tillåtna variationen i varje koordinat, vilket gör den enkel för nästan vem som helst att tolka.

• Kompatibilitet med traditionell tillverkning:

Du kan enkelt integrera det i traditionella tillverkningsprocesser som förlitar sig på koordinatbaserade mätningar.

• Kostnadseffektivitet

Ur ett kostnadsperspektiv kräver koordinattolerans ofta en lägre initial investering än GD&T. Du kan använda befintlig mätutrustning med minimala utbildningskrav.

Hur fungerar det?

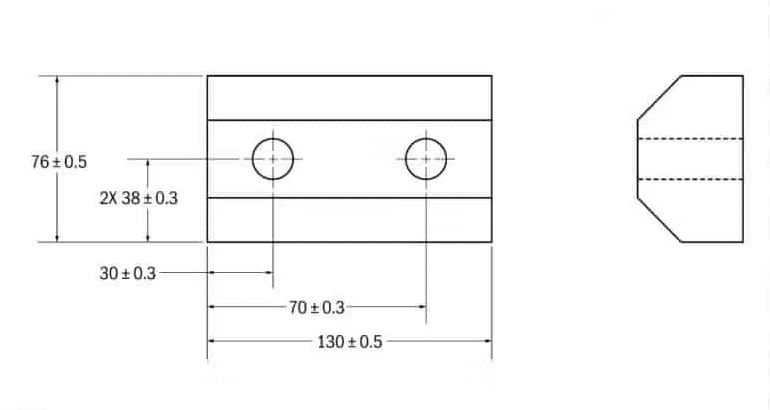

Koordinattoleranser är en traditionell metod för att specificera toleranser på ritningar. Det innebär att definiera platsen för funktioner med hjälp av linjära dimensioner med tillhörande toleranser.

• Upprätta ett koordinatsystem: Ett tredimensionellt koordinatsystem (X-, Y- och Z-axlar) upprättas på ritningen. Detta fungerar som en referensram för att lokalisera objekt.
• Definiera funktionsplatser: Varje objekts läge definieras av dess koordinater i förhållande till koordinatsystemets origo. Till exempel kan ett hål vara beläget vid X=2.5, Y=3.0 och Z=0.
• Ange toleranser: Ett toleransvärde tilldelas varje koordinat, vilket anger den tillåtna avvikelsen från den nominella dimensionen. Till exempel innebär en tolerans på ±0.01 tum på X-koordinaten att objektets faktiska X-koordinat kan variera mellan 2.49 och 2.51 tum.

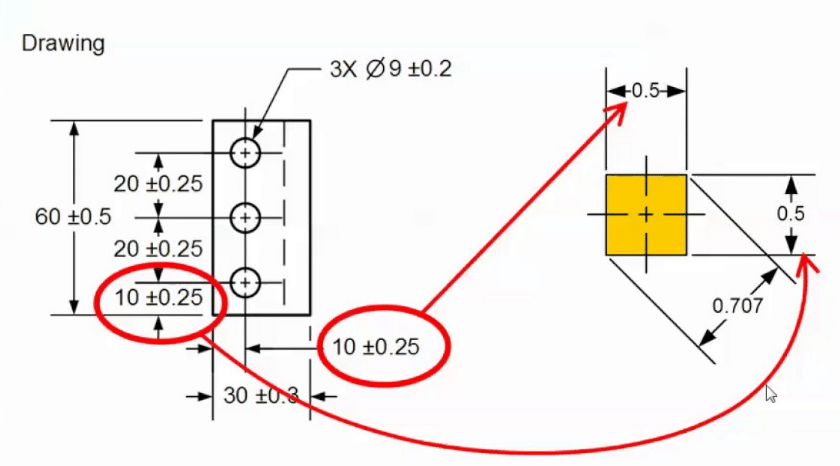

GD&T vs. koordinattolerans: Skillnader jämförelse

Valet mellan GD&T och koordinattoleranser kan avsevärt påverka tillverkningskostnader, produktkvalitet och produktionseffektivitet.

Måttkrav

En betydande fördel med GD&T jämfört med koordinattoleranser är dess tydlighet vid inspektion. Medan koordinattoleranser ger numeriska dimensioner, går GD&T längre genom att definiera en dels funktionella krav.

En dels dimensioner anges med koordinattolerans, men ritningen dikterar inte explicit den exakta mätuppställningen. Detta kan leda till varierande tolkningar och potentiella inkonsekvenser i mätresultaten.

GD&T, å andra sidan, erbjuder en mer precis och entydig metod. Genom att specificera toleranser baserade på funktionella krav och använda referensfunktioner säkerställer GD&T att inspektörer tydligt förstår hur man mäter en detalj. Detta minskar risken för feltolkningar och säkerställer konsekventa inspektionsresultat.

Fokus på funktion

Koordinattoleranser bygger på linjära dimensioner för att definiera objektens placering. Även om det är enkelt att förstå kan det leda till oklarheter och kanske inte helt uppfyller funktionella krav.

GD&T, å andra sidan, fokuserar på en dels funktionella krav. Den använder geometriska toleranser och referensfunktioner för att definiera tillåtna variationer och säkerställer att delarna uppfyller sitt avsedda syfte.

Toleransområde

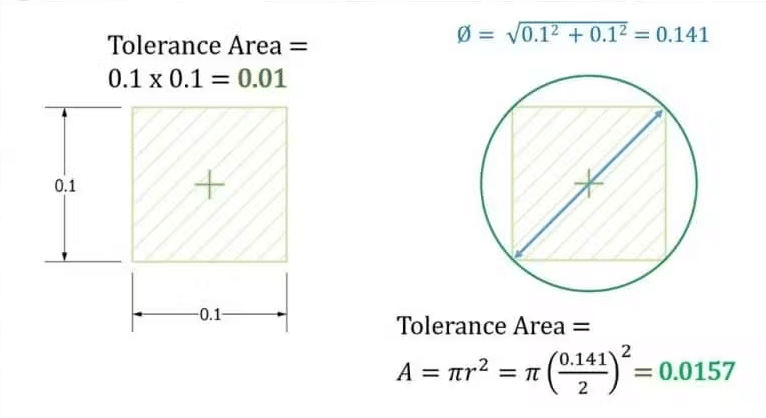

En betydande fördel med att använda GD&T för att definiera toleranser är möjligheten att skapa runda toleranszoner. Detta kan öka tillverkningsflexibiliteten och minska kostnaderna.

Betrakta en enkel detalj med fyra hål. Med hjälp av koordinattolerans är toleranszonen för varje hål vanligtvis en kvadrat. Med GD&T kan vi dock definiera en cirkulär toleranszon som omfattar samma area som den kvadratiska zonen.

En cirkulär toleranszon ger tillverkarna större frihet. Den möjliggör små variationer i placeringen av funktioner, vilket minskar risken för att delar kasseras på grund av mindre avvikelser.

Global tillverkning

I dagens globala tillverkningsmiljö blir skillnaderna mellan dessa system särskilt viktiga.

GD&T tillhandahåller internationella standarder som säkerställer en konsekvent tolkning över hela världen. Oavsett om delen tillverkas i Europa, Asien eller Amerika, kommer dina specifikationer att förstås på liknande sätt.

Samordnad tolerans, med dess regionala variationer och risk för misstolkningar, kan skapa utmaningar i globala tillverkningsprocesser. Den är inte lika väl ansedd som GD&T.

Slutsats

Betongtoleranser kan räcka för enkla delar och grundläggande tillverkningsprocesser, men GD&T erbjuder överlägsna funktioner för komplexa geometrier och funktionella krav. Den initiala investeringen i GD&T lönar sig ofta genom förbättrad kvalitet, minskade tillverkningskostnader och förbättrad global kommunikation.

Om du har budget och arbetskraft för att använda GD&T, bör du göra det. Om du har budget och arbetskraft för att använda GD&T, bör du göra det. Det är en mycket bättre metod för detaljinspektion, och, som du kan se i vår guide, erbjuder den många fördelar jämfört med koordinattoleranser.
