Flexibele PCB Productie

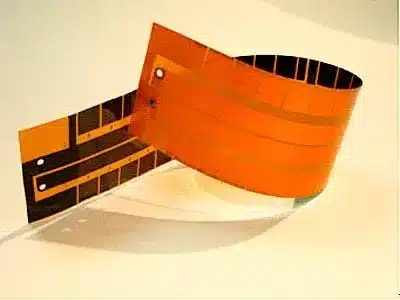

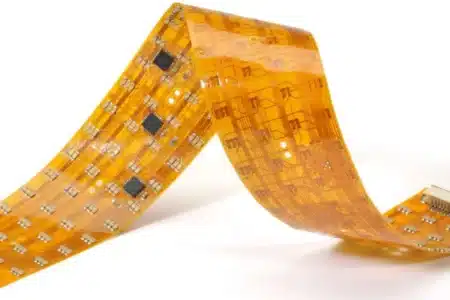

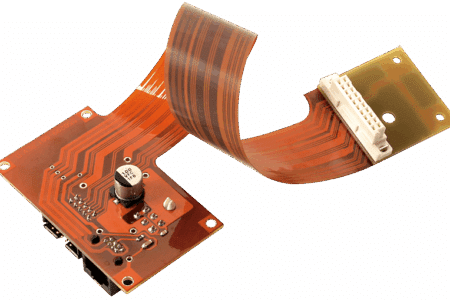

We lamineren koperen circuits, coverlays en verstevigingen tot dunne, buigzame folies die signalen en stroom overbrengen en tegelijkertijd als mechanische connectoren fungeren. Met substraten zoals PI, PET, LCP en PTFE produceren we flexibele printplaten die kunnen buigen, vouwen of oprollen.
- Tot 18 lagen
- Maximale paneelgrootte: 610×1200 mm
- Minimale BGA (um): 100 voor prototype
Opnieuw beginnen PCB-citaat
Comprimeer alle .gbr-bestanden voordat u ze uploadt
Alle uploads zijn veilig en vertrouwelijk
Onze mogelijkheden voor flexibele PCB-services
Zintilon levert geavanceerde flexibele PCB-oplossingen, van prototyping tot productie in kleine series. Van materiaalsnijden tot verpakken: wij combineren flexibiliteit en duurzaamheid voor betrouwbare prestaties.
Flexibele PCB-materialen
Kies het beste materiaal op basis van temperatuurbestendigheid, flexibele levensduur, elektrische prestaties, koperductiliteit, dikte van de afdeklaag en lokale verstevigingsbehoeften. Substraatfolies (isolatie en flexibele ruggengraat).
| Materiaal | Dikte | Hoogtepunten | Beperkingen | Samenvatting in één regel |
| Polyimide (PI) | 12.5-50 µm | -269–260 °C, 100k flexcycli, Dk≈3.3 | Duur (~¥30/m²), vochtgevoelig | Opvouwbare telefoons, motorruimtes, hoge frequenties |
| Polyester (HUISDIER) | 25-125 µm | Goedkoop (~¥10/m²), buigradius 5 mm | ≤120 °C, krimpt tijdens het solderen | Statische kabels voor huishoudelijke apparaten, wegwerpbare draagbare apparaten |
| PEN | 25-75 µm | 150 °C tolerant, hydrolysebestendig | Beperkte leveranciers | Auto-interieurs, vochtige omgevingen |
| LCP | 25 μm | Dk=2.9, Df=0.002@10 GHz, Tg 220 °C | 2.5× PI-prijs | Millimetergolfflexibiliteit, hoge snelheid |
Flexibele PCB-mogelijkheden
| Procesparameter | Sample | Partij |
| Lagen | 18L | 16L |
| Minimale diëlektrische dikte (µm) | 12.5 | 12.5 |
| Minimale BGA (µm) | 100 | 150 |
| Minimale plaatdikte (µm) | 50 | 50 |
| Maximale paneelgrootte (mm) | 610*1200 | 610*1200 |
| Minimale basiskoperdikte (µm) | 6 | 9 |
| Maximale basiskoperdikte (µm) | 35 | 35 |
| Minimale lijnbreedte/-afstand (µm) | 35/35 | 40/40 |
| Tolerantie voor uitlijning van grafische afbeeldingen naar lagen (µm) | ± 20 | ± 50 |
| Minimale tolerantie van de grafische kaart tot de rand (mm) | 0.07 | 0.1 |
| Etstolerantie (µm) | ± 15 | ± 20 |
| Minimale gatdiameter (µm) | Doorlopend gat 0.075 | 0.1 |
| Blind gat 0.05 | 0.05 | |
| Gatpositietolerantie (mm) | ± 0.05 | ± 0.05 |
| Impedantiecontrole | ± 5% | ± 10% |
| Omtrektolerantie (mm) | ± 0.05 | ± 0.1 |
| Oppervlakte die eindigen | HASL, ENIG, ImAg, OSP, Ni-Pd-Au, E-Goud | HASL, ENIG, ImAg, OSP, Ni-Pd-Au, E-Goud |
| Verstevigingstype | FR-4 / PI / Staalplaat | FR-4 / PI / Staalplaat |
| Tolerantie tussen verstijving en plaat (mm) | ± 0.1 | ± 0.2 |
| HDI | 6-laags willekeurige-laag-interconnectie | 4-laags willekeurige-laag-interconnectie |
| Flexibel hoogfrequent meerlaags/LCP-materiaal | OK | OK |
Waarom zou u voor onze Flex PCB-diensten kiezen?
Eén-op-één citaat
Upload eenvoudig uw .gbr-bestand en ontvang binnen 24 uur feedback op uw offerte. Onze professionele engineers analyseren uw ontwerp om misverstanden te voorkomen, communiceren actief met u en bieden een redelijke prijs.
Hoogwaardige productie
Wij hanteren een strenge en verantwoordelijke houding ten aanzien van materialen, processen, oppervlaktebehandelingen, AOI en testen met vliegende sondes. Zo garanderen wij een consistente hoge kwaliteit, van prototypeproductie tot massaproductie.
Snelle doorlooptijd
Uitgerust met geavanceerde machines en een professioneel engineeringteam garanderen we snelle levering. We prioriteren bestellingen op basis van vereisten en complexiteit. Een op maat gemaakte leveringsoplossing is ook beschikbaar, afgestemd op uw behoeften.
Directe communicatie
Voor uw gemak bieden wij elke klant volledige technische ondersteuning, van offerte tot levering. We reageren snel op al uw vragen totdat u de flexibele printplaten naar tevredenheid heeft geleverd.
Flexibele PCB-normen
Zintilon garandeert kwaliteit via ons Rigid PCB-ontwerp en productienormen van ontwerp tot levering, conform de IPC-normen (IPC-2221C, IPC-6012E), om de produceerbaarheid en betrouwbaarheid te garanderen.
Item
Subitem
Spec
Aantal lagen en zones
Min. Buigstraal Dynamische flex
Laaglimiet 1–2 lagen
Min. Buigstraal Meerlaags weg van bocht
Laaglimiet gebruik “rigide eilanden”
Min. Buigstraal Eenmalige vouw
Laaglimiet enkellaags, lijmloos, koper op neutrale as
Traceergeometrie
Min. Buigstraal Corners
Laaglimiet boog ≥ R=0.5 mm, geen 90°
Min. Buigstraal Wijzigingen in lijnbreedte
Laaglimiet gebruik tranen
Min. Buigstraal Kruising van de bochtas
Laaglimiet sporen loodrecht op de bocht laten lopen
Vias & Pads
Min. Buigstraal Micro-via's
Laaglimiet laser 50–100 µm, begraven in stijf eiland; vermijden in dynamische zone
Min. Buigstraal Pads
Laaglimiet Vergrote koperen ring ≥0.2 mm, traanvormige versterking; ovale pads in flexzone
Richtlijnen voor flexibele PCB's
Zorg voor nauwkeurige toleranties, selecteer de juiste materialen, zorg voor duidelijke CAD-ontwerpen en volg IPC voor de beste resultaten. Zintilon levert nauwkeurigheid, kwaliteit en consistentie in elk PCB-prototype.
Aanvraag
Min. Buigstraal
Laaglimiet
Koperpositie
Flex-installatie
Min. Buigstraal 6× plaatdikte
Laaglimiet ≤2 L
Koperpositie Elke
Dynamische flex
Min. Buigstraal 31× plaatdikte
Laaglimiet ≤2 L
Koperpositie Neutrale as
Eenmalige vouw
Min. Buigstraal 0 (vouw instellen)
Laaglimiet 1 L
Koperpositie Neutrale as
Onze flexibele PCB-diensten voor diverse industriële toepassingen
Prototyping- en productieprintplaten van Zintilon worden in diverse sectoren toegepast. De briljante, op maat gemaakte flexibele printplaten vereenvoudigen het proces voor het verkrijgen van kwalitatief hoogwaardige productieprintplaten.
Veelgestelde vragen over flexibele printplaten
De doorlooptijd en kosten van een project zijn afhankelijk van de complexiteit ervan. Zintilon doet er alles aan om de meest concurrerende prijzen en de snelste levertijd te bieden.
We begrijpen dat klanten na ontvangst van het monster mogelijk nog aanpassingen moeten doen. Kleine wijzigingen kunnen kosteloos worden doorgevoerd. Bij ingrijpende wijzigingen moeten we de prijs en levertijd echter opnieuw beoordelen.
Wij accepteren betalingen via T/T en PayPal.
