Come funzionano gli accoppiamenti a interferenza nella progettazione di componenti lavorati

Un accoppiamento a interferenza unisce due parti da accoppiare, in genere un albero e un foro, realizzando l'albero leggermente più grande del foro prima dell'assemblaggio. Non vi è gioco. La sovrapposizione dimensionale genera una pressione di contatto dopo l'assemblaggio, e tale pressione mantiene il giunto in posizione senza bisogno di elementi di fissaggio o adesivi.

Questo rende l'accoppiamento a interferenza meccanicamente diretto, ma anche delicato. La tolleranza su entrambe le caratteristiche, l'abbinamento dei materiali, la finitura superficiale e il metodo di assemblaggio interagiscono tra loro. Un errore anche in uno solo di questi aspetti può portare a un giunto che slitta sotto carico o a un componente che si incrina durante la pressatura.

Che cos'è un adattamento a interferenza?

Quando un albero viene lavorato con una dimensione maggiore rispetto al foro in cui deve inserirsi, l'assemblaggio delle due parti richiede di superare tale differenza dimensionale. Questo produce una deformazione elastica in entrambi i componenti: l'albero si comprime leggermente e il foro si espande leggermente. La tensione residua crea una pressione di contatto radiale continua sulle superfici di accoppiamento, che resiste all'estrazione e alla rotazione e trasmette la coppia senza bisogno di elementi di fissaggio secondari.

L'accoppiamento con interferenza viene talvolta descritto come un accoppiamento con gioco negativo. L'entità dell'interferenza non è fissa. Dipende dalla dimensione nominale, dalla combinazione dei materiali, dalla geometria, dai carichi applicativi, dall'intervallo di temperatura e dal metodo di assemblaggio. Non esiste un valore corretto universale, motivo per cui specificare la tolleranza sul disegno è più importante di qualsiasi regola empirica.

Vestibilità a interferenza vs vestibilità a spazio libero vs vestibilità di transizione

Gli accoppiamenti ingegneristici descrivono la relazione dimensionale tra due elementi da accoppiare prima dell'assemblaggio. Le tre categorie principali si comportano in modo diverso in fase di produzione, assemblaggio e utilizzo, e la scelta tra di esse richiede la comprensione di ciò che ciascuna produce effettivamente.

Liquidazione Fit

L'albero è sempre più piccolo del foro. Il gioco positivo consente lo scorrimento, la rotazione o il montaggio manuale. Standard per alberi rotanti, pistoni scorrevoli e parti rimovibili.

Transizione in forma

L'accoppiamento può produrre un piccolo gioco o una piccola interferenza a seconda di dove le dimensioni effettive si collocano all'interno dell'intervallo di tolleranza. Utilizzato quando è necessario un posizionamento preciso senza la forza di assemblaggio completa di un accoppiamento forzato.

Adattamento alle interferenze

L'albero è sempre più grande del foro. L'assemblaggio richiede l'applicazione di forza, una differenza di temperatura o una pressione controllata. Utilizzato per il fissaggio permanente o semipermanente dove sono necessari una forte tenuta, un posizionamento preciso e la trasmissione della coppia.

Come funziona l'accoppiamento albero-foro nei componenti lavorati

Sistemi di accoppiamento come ISO 286 e ANSI B4.1 forniscono gradi di tolleranza e deviazioni definiti per le dimensioni nominali comuni, offrendo a progettisti e produttori un riferimento condiviso per preventivi, lavorazioni e collaudi. Un disegno che indica solo un accoppiamento a pressione o un accoppiamento stretto non fornisce all'officina alcuna tolleranza di lavoro né una base per il collaudo. Specificare direttamente i limiti o fare riferimento a una designazione di accoppiamento è ciò che rende il risultato verificabile.

Un accoppiamento a pressione è la stessa cosa di un accoppiamento a interferenza?

Gli accoppiamenti ingegneristici descrivono la relazione dimensionale tra due elementi da accoppiare prima dell'assemblaggio. Le tre categorie principali si comportano in modo diverso in fase di produzione, assemblaggio e utilizzo, e la scelta tra di esse richiede la comprensione di ciò che ciascuna produce effettivamente.

Liquidazione Fit

L'albero è sempre più piccolo del foro. Il gioco positivo consente lo scorrimento, la rotazione o il montaggio manuale. Standard per alberi rotanti, pistoni scorrevoli e parti rimovibili.

Transizione in forma

L'accoppiamento può produrre un piccolo gioco o una piccola interferenza a seconda di dove le dimensioni effettive si collocano all'interno dell'intervallo di tolleranza. Utilizzato quando è necessario un posizionamento preciso senza la forza di assemblaggio completa di un accoppiamento forzato.

Adattamento alle interferenze

L'albero è sempre più grande del foro. L'assemblaggio richiede l'applicazione di forza, una differenza di temperatura o una pressione controllata. Utilizzato per il fissaggio permanente o semipermanente dove sono necessari una forte tenuta, un posizionamento preciso e la trasmissione della coppia.

Come funziona l'accoppiamento albero-foro nei componenti lavorati

Sistemi di accoppiamento come ISO 286 e ANSI B4.1 forniscono gradi di tolleranza e deviazioni definiti per le dimensioni nominali comuni, offrendo a progettisti e produttori un riferimento condiviso per preventivi, lavorazioni e collaudi. Un disegno che indica solo un accoppiamento a pressione o un accoppiamento stretto non fornisce all'officina alcuna tolleranza di lavoro né una base per il collaudo. Specificare direttamente i limiti o fare riferimento a una designazione di accoppiamento è ciò che rende il risultato verificabile.

Un accoppiamento a pressione è la stessa cosa di un accoppiamento a interferenza?

L'accoppiamento a interferenza descrive la condizione dimensionale: l'albero è più grande del foro. L'accoppiamento a pressione descrive il metodo di assemblaggio: le parti vengono unite mediante forza. La maggior parte degli accoppiamenti a pressione implica interferenza, ma non tutti gli accoppiamenti a interferenza vengono assemblati mediante pressione. L'accoppiamento a caldo riscalda la parte esterna per espandere il foro; l'accoppiamento criogenico raffredda la parte interna per contrarla. L'interferenza è la stessa in entrambi i casi. Il metodo viene scelto in base alla geometria del pezzo, alla sensibilità del materiale, alle attrezzature disponibili e alla forza di assemblaggio consentita.

La tolleranza di accoppiamento a pressione non deve essere stimata da una tabella generica. L'interferenza corretta dipende dal diametro nominale, dallo spessore della parete, dal modulo elastico di entrambi i materiali, dalla forza di tenuta richiesta, dalla finitura superficiale, dalla lubrificazione e dalla necessità o meno di smontare i componenti. Un'interferenza insufficiente produce un giunto che si allenta sotto carico. Un'interferenza eccessiva causa danni permanenti durante l'inserimento a pressione.

Applicazioni comuni degli adattamenti di interferenza

La scelta dell'accoppiamento a interferenza in ogni singolo caso dipende dalla necessità di ritenzione, posizionamento o trasmissione della coppia senza aggiungere componenti.

• Alloggiamenti dei cuscinetti: L'interferenza impedisce alla pista esterna di ruotare all'interno dell'alloggiamento. L'accoppiamento deve essere sufficientemente stretto da arrestare la rotazione senza deformare l'alloggiamento o alterare il gioco interno del cuscinetto.
• Boccole e perni di centraggio: Tenuta saldamente in posizione per interferenza. Deve resistere alla trazione e al taglio senza anelli di ritegno o adesivo.
• Ingranaggi e pulegge sugli alberi: L'interferenza trasmette la coppia per attrito. Nelle applicazioni con carichi elevati, è possibile aggiungere una chiavetta o una scanalatura laddove siano presenti inversioni di coppia o carichi d'urto.
• Maniche, colletti e inserti a pressione: Assemblati mediante interferenza per fungere da superfici di usura, fermi di posizionamento o inserti filettati senza elementi di fissaggio.
• Alberi motore e dispositivi di posizionamento: Scelto per la resistenza alle vibrazioni, l'affidabilità sotto carico dinamico e la stabilità di posizione tra i cambi utensile.

In condizioni di coppia elevata o forza assiale elevata, la sola interferenza non è sempre sufficiente. A seconda della direzione e dell'intensità del carico, a volte si aggiungono chiavette, scanalature, viti di fermo o adesivi.

Fattori chiave che influenzano la progettazione dell'adattamento di interferenza

Questi fattori interagiscono nella pratica, motivo per cui la progettazione di accoppiamenti a interferenza dovrebbe essere valutata come un sistema piuttosto che come una semplice tolleranza indicata su un disegno.

Resistenza del materiale e comportamento elastico

Un albero in acciaio all'interno di un alloggiamento in alluminio si comporta in modo molto diverso da una coppia acciaio su acciaio. L'alluminio è meno rigido e cede a sollecitazioni inferiori. I materiali fragili, le materie plastiche e le fusioni a parete sottile sono particolarmente sensibili. Un'interferenza corretta per una coppia di materiali può causare crepe o deformazioni permanenti in un'altra. La scelta del materiale e l'entità dell'interferenza devono essere valutate congiuntamente.

Diametro nominale, lunghezza di innesto e spessore della parete

Diametri maggiori producono pressioni di contatto più elevate a parità di percentuale di sovrapposizione. Un accoppiamento più lungo aumenta la capacità di tenuta, ma aumenta anche la forza di assemblaggio. Accoppiamenti molto brevi limitano la forza di tenuta indipendentemente dalla pressione di interferenza. Gli alloggiamenti a parete sottile possono espandersi durante la pressatura e risultare ovali dopo l'assemblaggio. Elementi in prossimità del foro, come scanalature, sedi per chiavette o bordi vicini, concentrano le sollecitazioni e aumentano il rischio di fessurazioni.

Finitura superficiale, rivestimenti e temperatura

Durante la pressatura, le creste superficiali collassano. Il contatto effettivo avviene tra asperità appiattite, pertanto una superficie più ruvida aumenta la forza di assemblaggio senza incrementare proporzionalmente la resistenza alla trazione. Rivestimenti come l'anodizzazione, la cromatura dura o la nichelatura chimica aggiungono materiale misurabile alle superfici di accoppiamento e modificano l'accoppiamento effettivo.

Qualsiasi trattamento superficiale che modifichi le dimensioni deve essere preso in considerazione nella specifica di tolleranza prima della lavorazione. Negli assemblaggi di materiali misti, in particolare alluminio e acciaio, la temperatura di esercizio è importante: l'alluminio si espande circa il doppio più velocemente dell'acciaio, quindi un accoppiamento corretto a temperatura ambiente potrebbe allentarsi ad alte temperature o sollecitare eccessivamente i componenti a basse temperature.

Metodo di assemblaggio

La pressatura a freddo è semplice ma applica la forza di assemblaggio completa in un'unica passata, con il rischio di grippaggio in caso di disallineamento. La pressatura idraulica offre un migliore controllo della forza e della velocità. L'accoppiamento a caldo, ottenuto riscaldando la parte esterna o raffreddando la parte interna con ghiaccio secco o azoto liquido, riduce significativamente la forza di assemblaggio ed è preferibile per pezzi di grandi dimensioni o con elevati valori di interferenza. La lubrificazione riduce l'attrito durante la pressatura, ma può diminuire il coefficiente di attrito effettivo del giunto finito, fattore che deve essere considerato nel calcolo della forza di tenuta.

Cosa succede se l'accoppiamento di interferenza è troppo stretto o troppo largo?

Se la vestibilità è troppo stretta

Un'interferenza eccessiva aumenta la forza di assemblaggio oltre i limiti di sicurezza. A livello del singolo componente, provoca distorsioni del foro, grippaggio dell'albero, fessurazioni in componenti a parete sottile o fragili e deformazioni permanenti che alterano la geometria del foro. Nelle applicazioni con cuscinetti, modifica il gioco interno e causa guasti prematuri. I componenti che si incrinano o si deformano durante la pressatura diventano scarti irrecuperabili.

Se la vestibilità è troppo larga

Un'interferenza insufficiente lascia la giunzione senza un'adeguata pressione di contatto. Sotto carico, le parti slittano, innescando l'usura da sfregamento: un meccanismo di usura guidato dal micromovimento tra parti che dovrebbero essere ferme. L'usura da sfregamento produce detriti, vaiolatura superficiale e una progressiva perdita di accoppiamento, seguita da disallineamento, rumore e riduzione della trasmissione della coppia. Un accoppiamento lasco non rilevato durante l'ispezione di montaggio è difficile e costoso da riparare perché il foro stesso potrebbe essere danneggiato nel momento in cui il guasto viene identificato.

Come specificare la tolleranza di accoppiamento a pressione su un disegno

Un disegno completo fornisce al produttore tutte le informazioni necessarie per la lavorazione, l'ispezione e la formulazione del preventivo. Includere quanto segue:

• Dimensioni nominali dell'albero e del foro con limiti di tolleranza superiori e inferiori separati per ciascuna caratteristica.
• Designazione di accoppiamento secondo ISO 286 o ANSI B4.1, ove applicabile. Secondo ISO 286, il foro è tipicamente H7 (alesaggio standard alesato). La designazione dell'albero definisce la tenuta: k6/m6 per transizione, p6/s6 per interferenza, u6/x6 per forte interferenza che richiede un accoppiamento a interferenza. Una designazione come H7/p6 indica a entrambe le parti esattamente dove deve essere posizionato ciascun elemento. Questi sono esempi illustrativi; il codice corretto dipende dalla dimensione nominale, dal materiale e dal carico.
• Condizioni di materiale e trattamento termico per ciascun componente di accoppiamento.
• La finitura superficiale delle superfici di accoppiamento è specificata come Ra o Rz, non come nota generica.
• Rivestimenti, placcature o anodizzazioni con un intervallo di spessore previsto, poiché questi modificano l'adattamento effettivo.
• Metodo di assemblaggio: pressatura a freddo, pressa idraulica, termofissaggio o criogenico.
• Se il gruppo è permanente o se deve essere smontato durante l'utilizzo.
• Requisiti di ispezione, compreso lo strumento di misurazione e qualsiasi indicazione relativa a rotondità o cilindricità.

Come la lavorazione CNC influenza la precisione dell'accoppiamento a interferenza

Gli accoppiamenti con interferenza richiedono un controllo dimensionale più preciso rispetto alle lavorazioni meccaniche generiche. Zintilon Servizi di lavorazione CNC coprire l'intera gamma di processi utilizzati per le caratteristiche di accoppiamento a interferenza.

Per le lavorazioni di foratura, la barenatura a punto singolo offre una migliore rotondità e un controllo dimensionale superiore rispetto alla sola foratura. L'alesatura di precisione è adatta a fori di dimensioni ridotte che richiedono una finitura uniforme e tolleranze di diametro ristrette. La rettifica cilindrica consente di ottenere tolleranze più strette per alberi e fori in cui la finestra di accoppiamento è limitata. La scelta del processo dipende da geometria, tolleranza, materiale e volume.

La rotondità e la cilindricità sono importanti quanto il diametro di base. Un foro entro la tolleranza di diametro ma ovale o conico non si assembla in modo prevedibile e produrrà una pressione di contatto non uniforme. Gli errori di forma devono essere esplicitamente indicati sul disegno per gli accoppiamenti critici. Una smussatura di ingresso sull'imbocco dell'albero e sull'imbocco del foro, in genere da 15 a 30 gradi, impedisce il grippaggio dovuto all'ingresso dell'albero con una leggera angolazione. Senza di essa, il disallineamento durante la pressatura è una delle cause più comuni di danni superficiali su pezzi altrimenti correttamente tollerati.

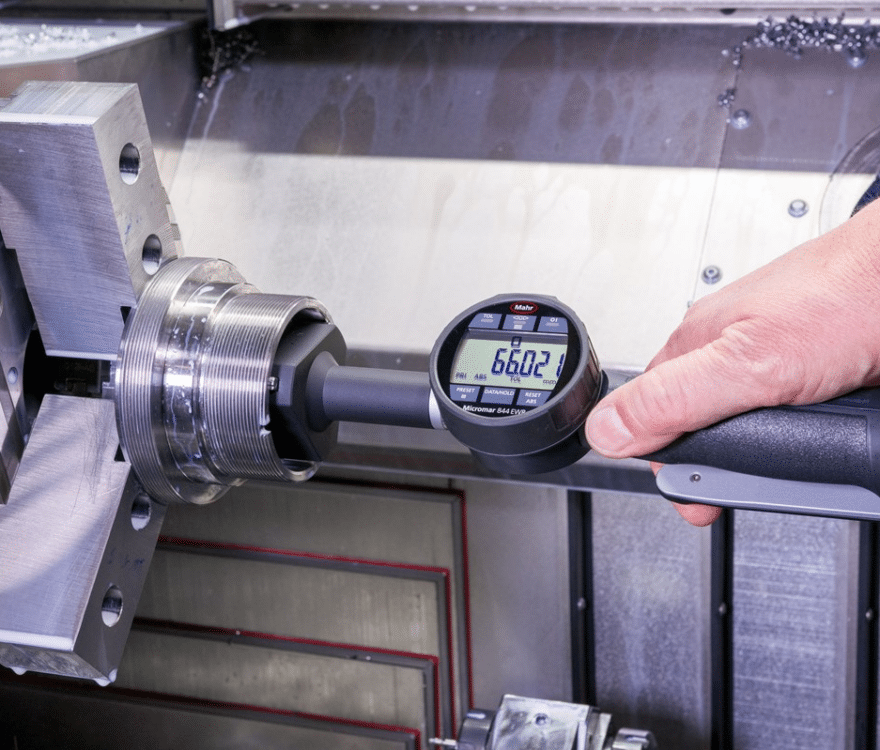

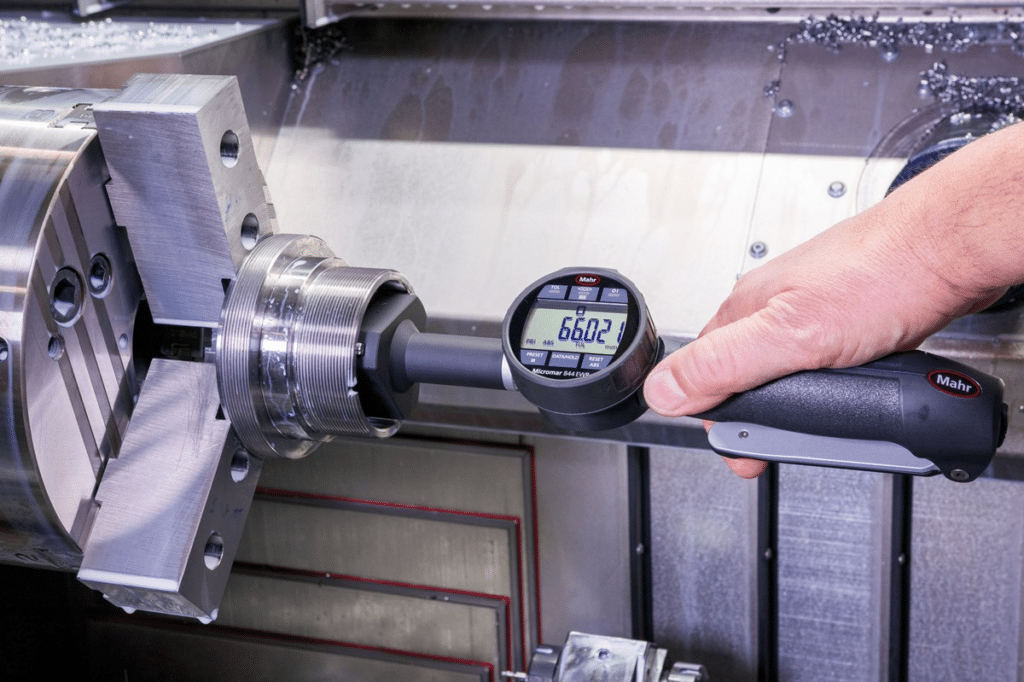

Anche il metodo di ispezione è importante. Un calibro standard non è adatto per tolleranze di pochi micron. A seconda delle dimensioni e della tolleranza, potrebbero essere necessari alesatori, calibri a tampone, calibri a spina, micrometri digitali o macchine di misura a coordinate (CMM). È fondamentale concordare lo strumento di misura prima dell'inizio della produzione, non durante l'ispezione del primo campione.

Lista di controllo per la progettazione con accoppiamento a interferenza prima di richiedere un preventivo

• Diametro nominale dell'albero e del foro confermati?
• I limiti di tolleranza sono definiti separatamente sia per l'albero che per il foro?
• Norma di riferimento: ISO 286, ANSI B4.1 o altra?
• Sono specificati i materiali per ciascuna parte di accoppiamento, incluso il trattamento termico?
• Rivestimenti, placcature o anodizzazioni specificati con un intervallo di spessore?
• Finitura superficiale specificata sulle caratteristiche di accoppiamento?
• Metodo di assemblaggio definito: pressatura a freddo, idraulica, a caldo o criogenica?
• Il montaggio deve essere permanente o deve essere funzionale?
• La forza di tenuta o la coppia richiesta sono documentate?
• Intervallo di temperatura di esercizio considerato?
• Metodo di ispezione specificato per le caratteristiche di accoppiamento?
• La responsabilità della verifica della compatibilità è confermata se i componenti vengono acquistati separatamente?

Quando discutere la compatibilità con il vostro partner di produzione

In diverse situazioni è opportuno effettuare una revisione prima dell'inizio della lavorazione, piuttosto che dopo:

• L'intervallo di interferenza è ristretto, in particolare al di sotto di 0.020 mm nell'intera banda di tolleranza di entrambe le parti.
• I materiali di accoppiamento sono dissimili, soprattutto alluminio e acciaio, con variazioni di temperatura durante l'esercizio.
• I pezzi presentano pareti sottili, fessure vicine o altre caratteristiche che aumentano il rischio di deformazione durante la pressatura.
• Dopo la lavorazione meccanica è specificato un trattamento superficiale con una tolleranza di spessore non definita.
• La forza di assemblaggio è limitata dalle attrezzature disponibili o dai limiti di carico del componente assemblato.
• Un prototipo di buona fattura sta passando alla produzione di massa, dove piccoli problemi gestibili a basse quantità diventano problemi di resa su larga scala.

Per le caratteristiche critiche di accoppiamento di alberi e fori, confermare la strategia di tolleranza prima della lavorazione è molto meno costoso che diagnosticare problemi di accoppiamento durante l'assemblaggio. Zintilon esamina disegni, materiali e requisiti di tolleranza in fase di preventivo, in modo che i problemi vengano affrontati prima che venga tagliato qualsiasi materiale.

Scopri di più su Zintilon garanzia della qualità e tolleranze di lavorazione CNC, oppure Contattaci per iniziare il tuo progetto

FAQ:

Qual è la differenza tra un accoppiamento a interferenza e un accoppiamento con gioco?

Un accoppiamento con gioco fa sì che l'albero sia sempre più piccolo del foro, consentendo un facile montaggio e un movimento relativo. Un accoppiamento con interferenza fa sì che l'albero sia sempre più grande del foro, quindi la sovrapposizione dimensionale crea una pressione di contatto che tiene unite le parti.

Qual è la differenza tra accoppiamento a interferenza e accoppiamento a transizione?

Un accoppiamento di transizione può produrre un piccolo gioco o una piccola interferenza a seconda di dove le dimensioni effettive si collocano all'interno dell'intervallo di tolleranza. Un accoppiamento con interferenza è progettato in modo che l'albero sia sempre più grande del foro nell'intero intervallo di tolleranza di entrambe le caratteristiche.

L'accoppiamento a pressione è lo stesso dell'accoppiamento a interferenza?

Non esattamente. L'accoppiamento con interferenza è la condizione dimensionale; l'accoppiamento a pressione è il metodo di assemblaggio. La maggior parte degli accoppiamenti a pressione implica interferenza, ma gli accoppiamenti con interferenza possono essere realizzati anche riscaldando la parte esterna o raffreddando la parte interna anziché mediante pressatura.

Di quanta tolleranza di accoppiamento a pressione si ha bisogno?

Non esiste una risposta universale. Dipende dal diametro nominale, dalle proprietà elastiche del materiale, dallo spessore della parete, dalla finitura superficiale, dall'intervallo di temperatura, dalla forza di tenuta richiesta e dal metodo di assemblaggio. Specificare i limiti di tolleranza o uno standard di accoppiamento riconosciuto, anziché affidarsi a una nota generica sul disegno.

È possibile ottenere tolleranze di accoppiamento con interferenza tramite lavorazione CNC?

Sì, ma la tolleranza raggiungibile dipende dalle dimensioni delle caratteristiche, dal materiale, dalla geometria e dal processo. Alesatura, allargatura e rettifica cilindrica coprono la maggior parte dei requisiti di accoppiamento con interferenza. Le caratteristiche critiche potrebbero richiedere un'ispezione specifica con alesatori, calibri a tampone o CMM. Definire il piano di ispezione prima dell'inizio della produzione.
