Prototypage rapide : procédés, matériaux, coûts et comment choisir

Le prototypage rapide permet aux équipes de transformer une conception en une pièce physique avant de s'engager dans l'outillage, la production ou l'assemblage final. Un prototype peut révéler des problèmes d'ajustement, des points faibles, des problèmes de tolérance, des risques liés aux matériaux et des conflits d'assemblage qui passent souvent inaperçus en CAO.

L'essentiel est de choisir le bon procédé. Un modèle visuel, une pièce métallique fonctionnelle, un boîtier en tôle et un échantillon de préproduction ne requièrent pas la même méthode de fabrication. Un mauvais choix peut fausser les résultats des tests, engendrer des coûts inutiles ou des retards lors du passage à la production en petite série.

Ce guide compare les procédés de prototypage rapide courants et explique comment choisir une méthode en fonction du matériau, de la géométrie, de la tolérance, du coût et des objectifs de test.

Qu'est-ce que le prototypage rapide?

Le prototypage rapide consiste à produire rapidement des maquettes, des échantillons ou des pièces fonctionnelles à partir de fichiers de conception numérique. Il est utilisé lors du développement d'un produit pour tester et améliorer une conception avant de prendre des décisions concernant une production à plus grande échelle.

Un prototype rapide peut être utilisé pour vérifier :

• Forme et apparence
• Compatible avec les pièces correspondantes
• Séquence de montage
• Comportement du matériau
• Force mécanique
• État de surface
• Performances en matière de chaleur, de charge, de vibrations ou d'usure
• Faisabilité de fabrication
• Risques liés à la production précoce

Le prototypage rapide n'est pas un processus unique. Un prototype peut être réalisé par usinage CNC. fabrication de tôle, impression 3D, moulage, outillage rapide, prototypage de circuits imprimés ou une combinaison de ces méthodes.

La méthode appropriée dépend de ce que le prototype doit prouver.

Pourquoi le prototypage rapide est important

Un modèle CAO peut représenter la géométrie, mais il ne permet pas toujours de prédire le comportement d'une pièce dans le monde réel. Le prototypage rapide offre aux ingénieurs, aux équipes produit et aux fabricants une pièce physique à évaluer avant que toute modification de la conception ne devienne coûteuse.

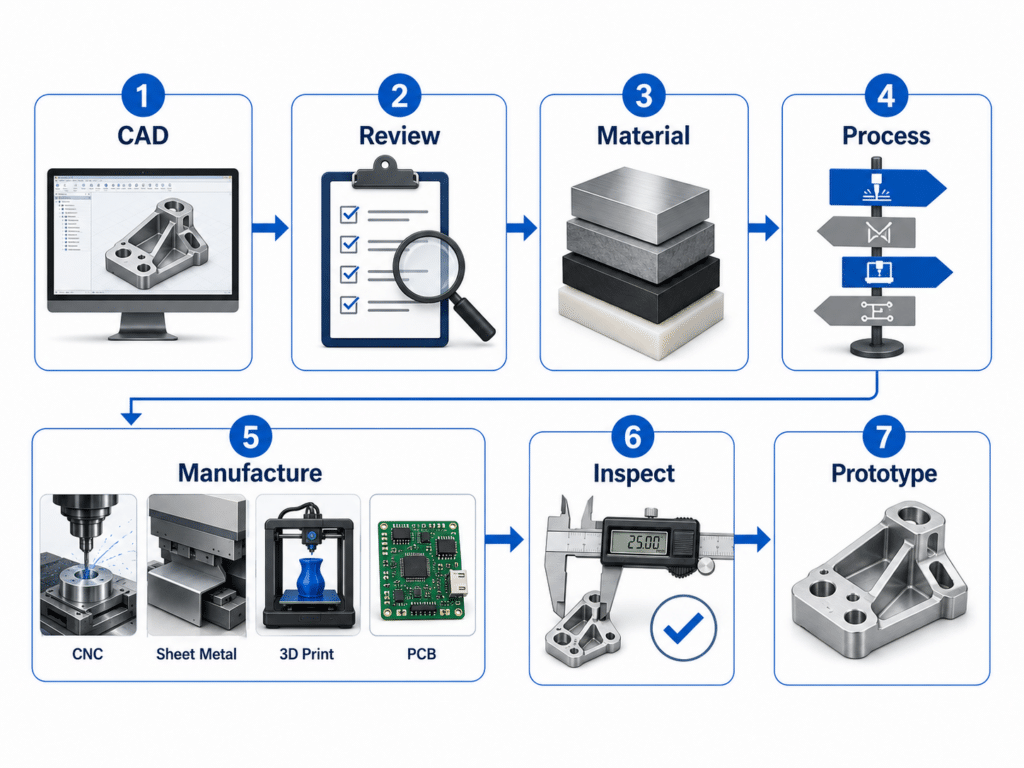

En pratique, les prototypes sont souvent utilisés à plusieurs étapes :

Un prototype utile doit répondre à une question précise. Si l'objectif est uniquement d'examiner la forme, un modèle simple peut suffire. Si l'objectif est de tester la charge, la résistance à la chaleur, l'étanchéité ou la capacité d'assemblage répété, le prototype doit être plus proche du matériau et du procédé de fabrication définitifs.

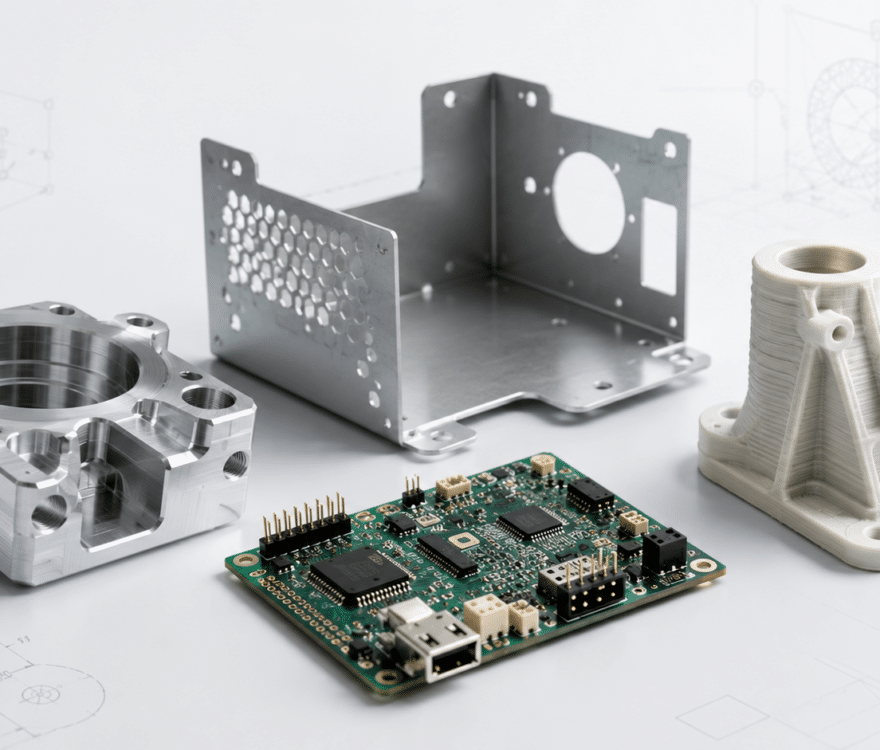

Principaux procédés de prototypage rapide

Les différents procédés de prototypage rapide présentent des avantages distincts. Certains sont plus adaptés aux maquettes visuelles, d'autres aux pièces fonctionnelles, aux composants métalliques, à l'électronique ou aux premiers prototypes de production.

Usinage CNC

L'usinage CNC enlève de la matière d'un bloc massif de métal ou de plastique pour créer un prototype. Il est largement utilisé lorsqu'une pièce doit reproduire fidèlement le comportement du matériau, respecter des tolérances serrées ou effectuer des tests fonctionnels.

L'usinage CNC convient parfaitement aux applications suivantes :

• Prototypes métalliques
• Prototypes en plastique technique
• Test fonctionel
• validation de l'ajustement et de l'assemblage
• Caractéristiques à tolérance serrée
• Pièces filetées et interfaces de précision
• Production de ponts en faible volume

Son principal avantage réside dans la précision des matériaux. Si la pièce finale est en aluminium, en acier inoxydable, en laiton, en cuivre ou en plastique technique, un prototype usiné CNC fournira des résultats de test plus fiables qu'un modèle réalisé dans un matériau de substitution.

L'usinage CNC n'est pas toujours l'option la plus économique pour les prototypes. Le coût peut augmenter en présence de cavités profondes, de parois fines, de petits rayons de courbure internes, de matériaux difficiles à usiner, de configurations complexes ou de tolérances excessivement serrées.

Pour obtenir un support pour les prototypes usinés, voir Services d'usinage CNC Zintilon.

Fabrication de tôle

La fabrication de tôles permet de réaliser des prototypes à partir de feuilles de métal plates par découpe, pliage, formage, soudage, assemblage et finition. C'est une solution idéale lorsque la pièce finale est également fabriquée en tôle.

Les prototypes courants en tôle comprennent :

• Supports
• Housses
• .
• Boîtiers
• Pièces de châssis
• Plaques de montage
• Cadres
• Shields

Le prototypage de tôles permet aux équipes de valider le rayon de pliage, la position des trous, la longueur des brides, le placement des fixations, les emplacements des soudures, le jeu d'assemblage et les exigences de finition.

Les détails de conception sont importants. Des trous trop proches des coudes, des brides étroites, des rayons de courbure serrés, des structures soudées complexes et des instructions de finition peu claires peuvent tous augmenter les coûts ou causer des problèmes de production.

Impression 3D

L'impression 3D permet de fabriquer des pièces couche par couche à partir de données numériques. Elle est utile pour les maquettes conceptuelles préliminaires, les prototypes visuels, les vérifications ergonomiques et les formes complexes nécessitant une validation rapide de la conception.

L'impression 3D est souvent bien adaptée pour :

• Modèles conceptuels
• Exemples visuels
• Prototypes ergonomiques
• itération de conception rapide
• Des formes complexes
• Essais à faible charge

Le principal avantage réside dans la rapidité et la liberté de conception. Les équipes peuvent comparer rapidement plusieurs pistes de conception sans s'engager dans l'usinage, l'outillage ou la fabrication.

Cependant, les matériaux imprimés en 3D peuvent ne pas égaler la résistance, la qualité de surface, la résistance à la chaleur ni le comportement à long terme des matériaux de production. Pour les pièces porteuses, les composants métalliques, les surfaces d'étanchéité, les éléments filetés ou les assemblages de précision, l'usinage CNC ou la fabrication de tôlerie peuvent fournir des résultats de test plus pertinents.

Outillage Rapide

L'outillage rapide utilise des outillages simplifiés ou produits rapidement pour fabriquer des prototypes ou des pièces en petite série. Il est utile lorsque les équipes ont besoin de pièces quasi-finies avant que l'outillage de production définitif ne soit prêt.

L'outillage rapide est souvent utilisé pour :

• Validation de pré-production
• Fabrication de ponts
• Pièces en faible volume
• Pièces en plastique de type industriel
• Conceptions nécessitant une géométrie répétable
• Projets passant du prototype à la production

L'outillage rapide coûte généralement plus cher au départ qu'un prototype unique, mais il permet de réduire le coût unitaire lorsque la production augmente. Il peut également aider à déceler les problèmes de moulage, de fonderie, d'assemblage et de répétabilité avant un investissement dans la production à grande échelle.

Pour obtenir de l'aide concernant le prototypage et les premières phases de production, veuillez consulter la section correspondante. Services de prototypage rapide Zintilon.

Moulage et moulage de prototypes

Le moulage peut s'avérer utile lorsqu'un prototype métallique doit représenter un futur procédé de moulage ou lorsque la géométrie n'est pas idéale pour un usinage direct.

Le moulage peut être envisagé pour :

• Pièces métalliques aux formes complexes
• Géométrie de type production
• Validation de pré-production
• Tests fonctionnels des modèles moulés
• Examen préliminaire avant le casting de production

Le moulage nécessite généralement une préparation plus importante que l'usinage ou l'impression 3D. Il est préférable de l'utiliser lorsque les résultats des tests doivent refléter une pièce moulée ou lorsque la conception et la quantité des pièces justifient la mise en place supplémentaire.

Prototypage de circuits imprimés et d'assemblages de circuits imprimés

Pour les produits électroniques, le prototype comprend souvent plus que de simples pièces mécaniques. Circuits imprimés et PCBA Les prototypes permettent de valider la conception des circuits, le placement des composants, l'alignement des connecteurs, l'ajustement du boîtier, le comportement thermique, les tests du firmware et les performances au niveau du système.

Le prototypage de circuits imprimés et d'assemblages de circuits imprimés est utile pour :

• validation de la conception électronique
• vérifications de l'ajustement des connecteurs et du boîtier
• Tests fonctionnels du produit
• Dépannage de l'assemblage
• Examen NPI

Les prototypes mécaniques et électroniques doivent être examinés conjointement lorsqu'un produit comprend des boîtiers, des connecteurs, des fixations, des câbles, des dissipateurs thermiques, des écrans ou des capteurs. Cela permet d'éviter les modifications de conception de dernière minute dues à des interférences, des problèmes thermiques ou des conflits d'assemblage.

Comparaison des processus de prototypage rapide

Aucun procédé de prototypage rapide n'est idéal pour toutes les pièces. Le choix le plus approprié dépend des objectifs du prototype : apparence, ajustement, résistance, assemblage, comportement des matériaux ou aptitude à la production.

Le tableau ci-dessous donne un aperçu rapide des procédés de prototypage rapide courants.

Chaque processus présente également des limites. Ces limites ont souvent un impact sur le coût, les délais et la précision des tests.

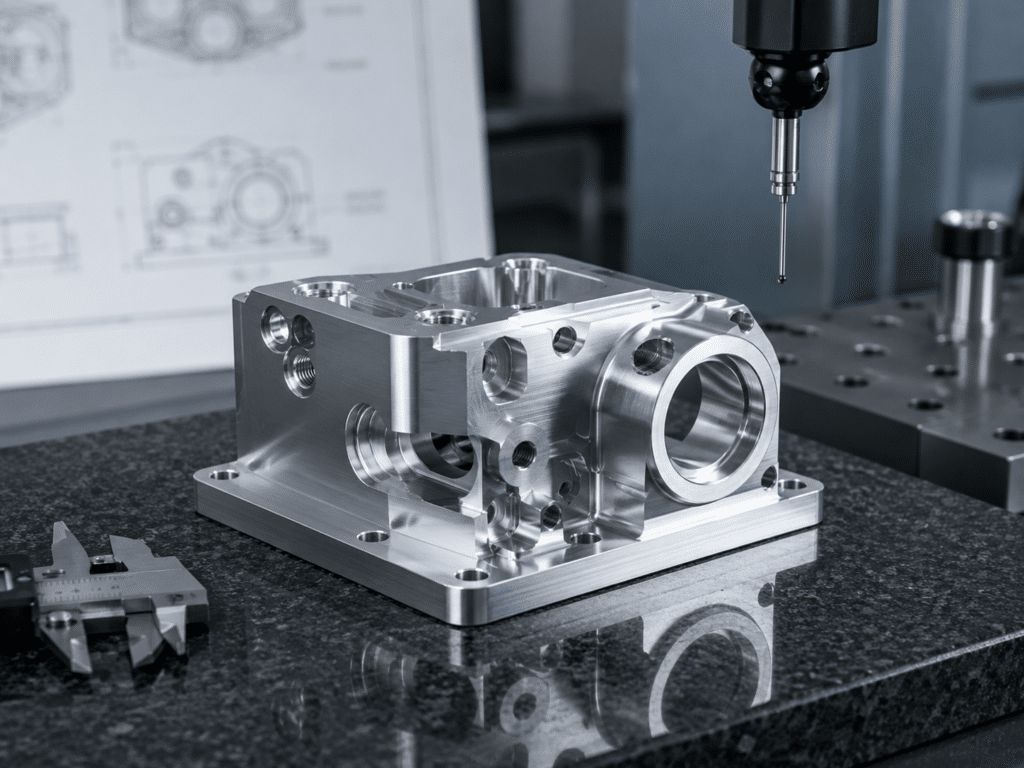

Prototypage rapide CNC : quand l’utiliser

Le prototypage rapide par commande numérique (CNC) est souvent la meilleure option lorsque le prototype doit se comporter comme la pièce finale. L'usinage CNC, partant d'une matière première, permet de produire des prototypes à partir de matériaux d'ingénierie réels.

Il est particulièrement utile pour :

• Pièces porteuses
• Boîtiers métalliques
• Dissipateurs de chaleur
• Composants de mouvement
• Fonctionnalités filetées
• Surfaces d'étanchéité
• Interfaces de précision
• Pièces utilisées dans les bancs d'essai
• Composants nécessitant un assemblage répété

L'usinage CNC est également utile pour la validation des tolérances. Si une pièce doit s'ajuster à des roulements, des arbres, des joints, des fixations, des connecteurs ou des composants d'accouplement, un prototype CNC peut révéler rapidement les problèmes dimensionnels.

Pour maîtriser les coûts, examinez attentivement ces caractéristiques :

Un prototype CNC économique ne nécessite pas des tolérances serrées partout. Marquez uniquement les dimensions critiques qui influent sur l'ajustement, le fonctionnement ou le contrôle.

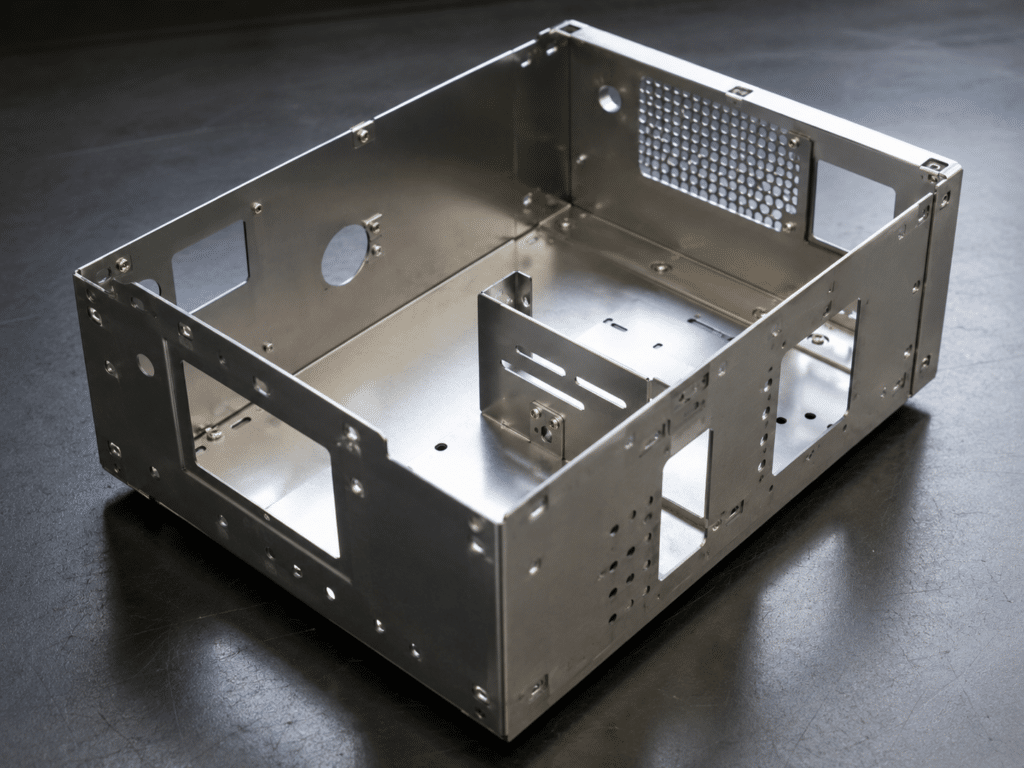

Prototypage en tôle : quand l'utiliser

Le prototypage en tôle est idéal lorsque la pièce finale sera découpée, pliée, formée, soudée ou assemblée à partir de feuilles de métal. Il est courant dans les équipements industriels, l'électronique, la robotique, les pièces automobiles, les dispositifs médicaux, les systèmes énergétiques et la quincaillerie sur mesure.

Un prototype en tôle peut permettre de valider :

• rayon de courbure
• Longueur de bride
• Emplacement des trous
• Jeu de fixation
• Emplacement de la soudure
• Sélection du matériel
• Ajustement de panneau
• Séquence de montage
• État de surface
• Rigidité structurelle

Une erreur fréquente consiste à concevoir une pièce en tôle comme s'il s'agissait d'un bloc usiné. La tôle obéit à ses propres contraintes de fabrication. Les plis, les dégagements, les languettes, les rainures et les éléments de quincaillerie doivent être conçus en tenant compte de ces contraintes dès le départ.

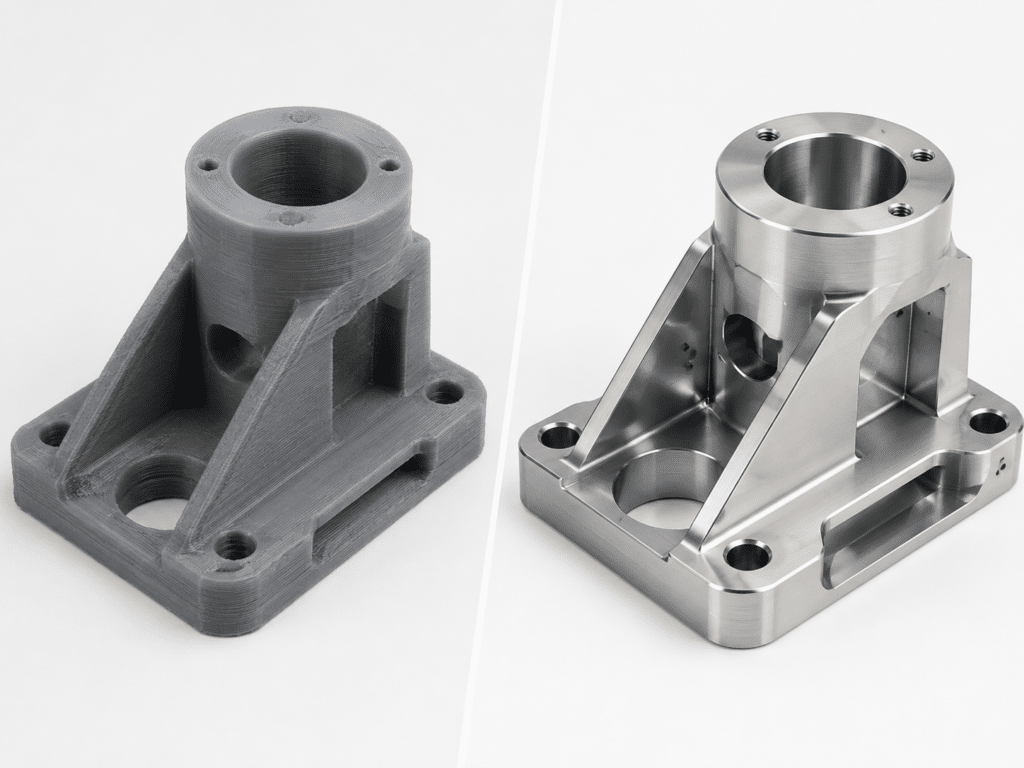

Impression 3D ou usinage CNC pour les prototypes

L'impression 3D et l'usinage CNC sont tous deux utiles, mais ils répondent à des questions différentes.

Utilisez l'impression 3D lorsque l'objectif est un retour visuel rapide ou des itérations de conception précoces. Utilisez l'usinage CNC lorsque la pièce doit permettre des tests fonctionnels, une analyse du comportement réel du matériau, un assemblage de précision ou des performances métalliques.

Comment choisir le bon procédé de prototypage rapide

Commencez par définir l'objectif du prototype. Le processus doit correspondre à la question à laquelle le prototype doit répondre.

La règle la plus simple est la suivante : ne pas surdimensionner un prototype qui n'a besoin que d'en montrer l'apparence, et ne pas sous-dimensionner un prototype qui doit prouver sa fonctionnalité.

Quels sont les facteurs qui influencent le coût du prototypage rapide ?

Le coût du prototypage rapide dépend du matériau, de la géométrie, des tolérances, de la quantité, de la finition, du contrôle et du délai de livraison. La taille des pièces est importante, mais ce n'est pas le seul facteur.

Source

Le matériau influe sur le coût des matières premières, le temps d'usinage, l'usure des outils, les options de finition et les performances des tests. L'aluminium est souvent plus facile à usiner que l'acier inoxydable. Certains plastiques techniques nécessitent une attention particulière en raison de leur sensibilité à la déformation, à l'absorption d'humidité ou à la chaleur.

Choisissez le matériau en fonction de l'objectif du test. Un échantillon visuel peut ne pas nécessiter un matériau de qualité finale. Un prototype fonctionnel, en revanche, en requiert généralement un.

Géométrie

Une géométrie complexe augmente généralement le coût. Les cavités profondes, les parois minces, les petits trous, les fentes étroites, les contre-dépouilles et les formes internes complexes peuvent nécessiter des outils spéciaux, un usinage plus lent ou davantage de réglages.

Pour la tôlerie, les séquences de pliage complexes, les brides étroites, les assemblages soudés et l'emplacement des fixations peuvent engendrer des coûts supplémentaires.

Tolérances

Des tolérances plus strictes exigent un contrôle accru, des inspections plus fréquentes et souvent un usinage plus lent. N'y recourez que lorsqu'elles influent sur le fonctionnement.

Un bon dessin permet de distinguer les dimensions critiques des dimensions générales. Cela offre au fabricant un contrôle suffisant sans engendrer de coûts inutiles.

Finition de surface

L'état de surface influe sur l'apparence, la résistance à la corrosion, le frottement, l'étanchéité, l'adhérence du revêtement et la perception du client. Il peut également allonger les délais de livraison.

Pour les tests fonctionnels internes, une finition usinée ou fabriquée standard peut suffire. Pour la validation client ou la préproduction, une finition cosmétique peut être requise.

Quantité

Un prototype unique peut engendrer un coût unitaire élevé, car la programmation, la mise en place, les outillages et le contrôle sont répartis sur une seule pièce. La production en petites séries permet de réduire le prix unitaire grâce à la réutilisation de la même configuration.

Camera d'inspection canalisation

Les exigences d'inspection doivent correspondre à la phase de prototypage. Les premiers échantillons peuvent ne nécessiter que des contrôles dimensionnels de base. Les pièces fonctionnelles ou de préproduction peuvent nécessiter une inspection par machine à mesurer tridimensionnelle (MMT), des certificats de matériaux, une inspection du premier article, des contrôles de rugosité de surface ou d'autres documents de qualité.

Délai De Mise En Œuvre

Les prototypes réalisés en urgence peuvent coûter plus cher car ils nécessitent une planification prioritaire, un approvisionnement plus rapide en matériaux ou une finition accélérée. Des fichiers bien organisés et une planification précoce permettent de réduire à la fois les risques et les coûts.

Prototypage rapide pour pièces métalliques

Les prototypes métalliques sont importants lorsque la pièce finale doit résister à la charge, à la chaleur, aux vibrations, à la pression, à l'usure ou à des assemblages répétés. Dans ces cas, l'utilisation de métal de qualité industrielle permet d'obtenir des tests plus fiables.

Les matériaux couramment utilisés pour les prototypes métalliques comprennent :

• Aluminium
• Inox
• acier au carbone
• Acier à outils
• Laiton
• Copper
• Titane si nécessaire
• Alliages spécifiques à l'application

L'usinage CNC est souvent utilisé pour les prototypes métalliques de précision. La tôlerie est employée pour les pièces métalliques formées. Le moulage ou l'outillage rapide peuvent être utilisés lorsque le prototype doit représenter un processus de production futur.

Les prototypes métalliques sont souvent utilisés dans :

• Équipement industriel
• Composants automobiles
• Pièces liées à l'aérospatiale
• Composants de dispositifs médicaux
• Robotique
• Systèmes énergétiques
• Boîtiers électroniques
• Présentoirs sur mesure
• Equipement de test

Pour les prototypes métalliques, les dessins doivent clairement définir la nuance du matériau, les tolérances, les filetages, la finition, le traitement thermique si nécessaire et les exigences en matière d'inspection.

Prototypage rapide pour les pièces en plastique

Les prototypes en plastique sont utilisés pour les boîtiers, les couvercles, les pièces internes, les fixations, les échantillons de produits de consommation, les composants de dispositifs médicaux et les boîtiers électroniques.

Les méthodes courantes incluent :

• Usinage CNC à partir de plastique brut
• Impression 3D
• Coulée sous vide
• Outillage rapide
• Moulage de prototype

Les prototypes en plastique usinés par commande numérique sont utiles lorsque la pièce requiert des dimensions précises, des détails usinés ou des propriétés de matériau adaptées à l'ingénierie. L'impression 3D est utile pour les premières itérations de conception. L'outillage rapide peut s'avérer plus approprié lorsque le projet nécessite la production de plusieurs pièces en plastique destinées à la fabrication industrielle.

Lors du choix des matières plastiques, tenez compte des éléments suivants :

• Solidité
• Rigidité
• Résistance à la chaleur
• Résistance chimique
• Absorption d'humidité
• Comportement à l'usure
• Propriétés électriques
• Transparence
• Aspect de surface
• Exigences réglementaires

Les prototypes en plastique peuvent se comporter très différemment selon le matériau et le procédé de fabrication. Un échantillon en résine imprimée peut ne pas refléter les performances d'une pièce en plastique technique usinée CNC ou d'un matériau de production moulé.

Prototypage rapide et NPI

Le prototypage rapide est étroitement lié au lancement de nouveaux produits. Un prototype n'est pas seulement un échantillon ; c'est un moyen d'identifier les risques de fabrication avant le début de la production.

Pendant NPI, les prototypes peuvent aider à confirmer :

• La possibilité de fabriquer le modèle de manière constante
• Si le matériau convient
• La question de savoir si les tolérances sont réalistes
• La possibilité d'inspecter la pièce
• La praticité du processus d'assemblage
• La réalisation de cet objectif est-elle possible ?
• La question de savoir si les objectifs de coûts sont réalistes
• La possibilité de passer à une production en petite série

Pour les produits complexes, les pièces mécaniques, les composants en tôle, les circuits imprimés (PCB et PCBA), la finition et l'assemblage doivent être examinés conjointement. Ceci est particulièrement important lorsque le produit comprend des pièces métalliques, des pièces en plastique, des composants électroniques, des connecteurs, des fixations, des joints et des boîtiers.

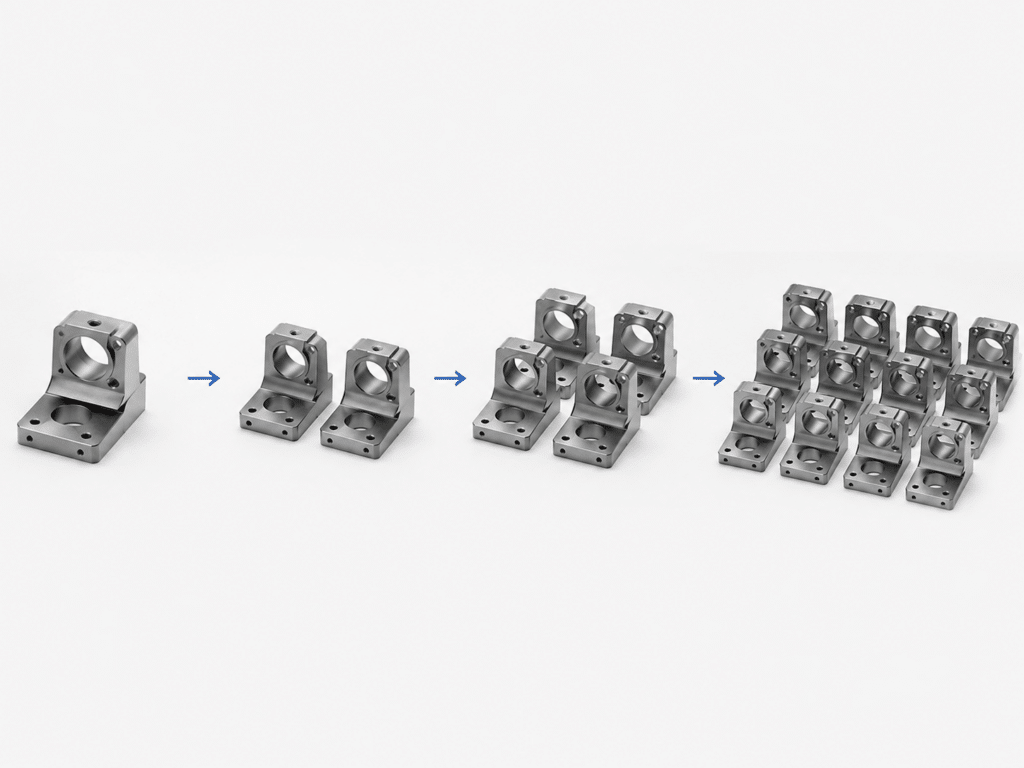

Du prototype à la production en petite série

De nombreux projets ne passent pas directement du prototype à la production de masse. Ils passent d'abord par une phase de production en petite série.

Cette étape peut prendre en charge la réalisation de prototypes, les tests de fiabilité, les premières livraisons aux clients, l'examen réglementaire ou la validation du marché. Elle permet également de vérifier si la conception est reproductible.

Avant de passer du prototype à la production en petite série, examinez les questions suivantes :

• Le matériau du prototype est-il identique au matériau de production ?
• Les tolérances sont-elles réalistes pour une production en série ?
• Certaines caractéristiques sont-elles difficiles à inspecter ?
• Le résultat final peut-il rester constant d'un lot à l'autre ?
• Le même procédé peut-il supporter des quantités plus importantes ?
• Des outils seront-ils nécessaires ultérieurement ?
• Existe-t-il des risques liés à l'assemblage ?
• Les composants achetés sont-ils disponibles ?
• Des documents de qualité sont-ils requis ?
• Est-il possible de réduire les coûts sans affecter la fonctionnalité ?

Un prototype permet de prouver la viabilité d'un concept. Une production en petite série permet de vérifier sa reproductibilité.

Lors de la planification initiale de la production, de petites modifications de conception peuvent avoir un impact considérable. L'épaisseur des parois, la profondeur des trous, le rayon de courbure, les tolérances, le choix des matériaux et les exigences de finition peuvent tous influencer la répétabilité et le coût.

Conseils de conception pour des prototypes rapides plus performants

Définir l'objectif du prototype

Déterminez ce que le prototype doit prouver avant de choisir un procédé. Apparence, ajustement, fonctionnalité, résistance et validation de la production sont des objectifs différents.

Tolérances de contrôle

N'utilisez des tolérances serrées que là où elles influent sur les performances. Appliquez des tolérances générales aux caractéristiques non critiques.

Choisir le matériau en fonction des besoins de test

Utilisez un matériau de substitution lorsque le prototype doit seulement démontrer sa forme. Utilisez un matériau de qualité industrielle ou équivalent lorsque les performances mécaniques, thermiques ou chimiques sont importantes.

Simplifier les fonctionnalités non critiques

Les premiers prototypes n'ont pas toujours besoin de tous les détails esthétiques. Simplifier les fonctionnalités non essentielles permet de réduire les coûts et d'accélérer le processus de développement.

Concevoir autour du processus

Pour l'usinage CNC, évitez les cavités trop profondes, les parois trop fines et les petits rayons de courbure internes. Pour la tôlerie, vérifiez le rayon de pliage, la longueur des brides, l'emplacement des trous et le dégagement de la visserie. Pour les pièces moulées ou coulées, examinez l'épaisseur des parois, la dépouille, les nervures, les bossages et le retrait.

Inspection préliminaire du plan

Si le prototype doit servir à la validation technique, définissez les dimensions critiques, les références de données, les exigences en matière de matériaux et les notes d'inspection sur le dessin.

Contexte de partage d'assemblage

Les fabricants peuvent fournir de meilleurs retours d'information lorsqu'ils connaissent l'utilisation prévue de la pièce. Dans la mesure du possible, veuillez communiquer les pièces d'assemblage, les conditions de charge, les exigences d'assemblage, les attentes en matière de finition et les objectifs de production futurs.

Fichiers nécessaires pour un devis de prototypage rapide

Les fichiers clairs permettent aux fabricants d'examiner la pièce plus rapidement et d'établir des devis plus précis.

Pour les prototypes simples, un modèle 3D et une note sur les matériaux peuvent suffire. Pour les prototypes fonctionnels ou destinés à la production, un dessin détaillé est fortement recommandé.

Erreurs courantes en prototypage rapide

Choisir un processus avant de définir l'objectif

Un procédé à bas coût peut ne pas convenir aux tests fonctionnels. Un procédé de haute précision peut être superflu pour un modèle visuel.

Tester le mauvais matériau

Un prototype réalisé avec un matériau inadapté peut donner des résultats trompeurs. Le matériau doit être adapté à l'objectif du test.

Tolérances sur-spécifiées

Des tolérances trop strictes sur toutes les dimensions augmentent les coûts et les délais. Indiquez uniquement les dimensions qui influent réellement sur l'ajustement ou le fonctionnement.

Négliger la finition de surface

L'état de surface influe sur l'apparence, le frottement, l'étanchéité, la résistance à la corrosion, l'adhérence du revêtement et la perception du client. Définissez-le dès le début.

Oublier les conditions d'assemblage

Une pièce qui semble correcte prise individuellement peut présenter des défaillances lors de l'assemblage. Indiquez les pièces d'accouplement, les détails de fixation, les connecteurs et les exigences de dégagement lorsque ces informations sont disponibles.

Considérer le prototype comme le modèle de production

Un prototype permet de valider une conception, mais il n'est pas forcément optimisé pour la production. Il est donc conseillé de revoir la conception avant de passer à une production en petite série ou en grande série.

FAQ sur le prototypage rapide

Qu’est-ce que le prototypage rapide ?

Le prototypage rapide consiste à produire rapidement des pièces, des maquettes ou des échantillons physiques à partir de conceptions numériques. Il permet aux équipes de tester l'apparence, l'ajustement, la fonction, le comportement des matériaux, l'assemblage et la faisabilité de fabrication lors du développement d'un produit.

Quels sont les principaux procédés de prototypage rapide ?

Les procédés courants comprennent l'usinage CNC, la fabrication de tôles, l'impression 3D, l'outillage rapide, le moulage, le moulage sous vide et le prototypage de circuits imprimés ou de cartes électroniques.

Quel est le meilleur procédé de prototypage rapide pour les pièces fonctionnelles ?

L'usinage CNC est souvent un excellent choix pour les prototypes fonctionnels, car il permet d'utiliser des métaux et des plastiques de qualité industrielle. La tôlerie est plus adaptée aux pièces métalliques formées, telles que les supports, les panneaux, les boîtiers et les châssis. La méthode optimale dépend du matériau, de la géométrie, des tolérances et de l'objectif des tests.

L'usinage CNC est-il adapté au prototypage rapide ?

Oui. L'usinage CNC est largement utilisé pour le prototypage rapide lorsque la pièce exige des tolérances serrées, une reproduction fidèle du comportement du matériau, des tests fonctionnels ou des performances proches de celles de la production. Il est particulièrement utile pour les prototypes métalliques et les pièces en plastique technique.

Pour les prototypes, l'impression 3D ou l'usinage CNC est-il préférable ?

L'impression 3D est souvent plus adaptée aux maquettes, à l'itération rapide de la conception et aux formes complexes. L'usinage CNC est souvent plus adapté aux tests fonctionnels, aux pièces métalliques, aux détails de précision et aux performances des matériaux en production.

Quels matériaux peuvent être utilisés pour le prototypage rapide ?

Les prototypes rapides peuvent être fabriqués à partir d'aluminium, d'acier inoxydable, d'acier, de laiton, de cuivre, de plastiques techniques, de polymères imprimés en 3D, de métaux coulés, de matériaux pour circuits imprimés et d'autres matériaux spécifiques à l'application.

Combien coûte le prototypage rapide?

Le coût dépend du matériau, des dimensions, de la géométrie, des tolérances, de la quantité, de la finition, des exigences de contrôle et du délai de livraison. Les pièces complexes, avec des tolérances serrées, des matériaux difficiles à travailler ou des finitions haut de gamme, coûtent généralement plus cher.

Combien de temps dure le prototypage rapide ?

Le délai de livraison dépend du procédé, de la disponibilité des matériaux, de la complexité, de la quantité, de la finition et des exigences d'inspection. Les prototypes simples peuvent être réalisés plus rapidement, tandis que les pièces usinées complexes, les assemblages fabriqués, les projets de fonderie ou l'outillage rapide peuvent nécessiter une planification plus poussée.

Quelle est la différence entre le prototypage rapide et la fabrication de prototypes ?

Le prototypage rapide vise à produire rapidement des échantillons pour valider une conception. La fabrication de prototypes est plus large et peut inclure des échantillons fonctionnels, des productions en petite série, des pièces de préproduction et des prototypes proches de la production.

Les prototypes rapides peuvent-ils être utilisés pour la production en petite série ?

Oui. Les pièces usinées CNC, les pièces en tôle, les pièces fabriquées par outillage rapide et certains assemblages préfabriqués peuvent être utilisés pour la production de ponts ou la production en petites séries. La conception doit être revue en termes de répétabilité, de coût, de contrôle et de stabilité de la production avant toute mise à l'échelle.

Conclusion

Le prototypage rapide réduit les risques liés au développement de produits lorsque le processus est adapté à la finalité du prototype. Un modèle conceptuel, une pièce fonctionnelle, un boîtier en tôle, un assemblage électronique et un échantillon de préproduction nécessitent tous des choix différents.

Pour les premières phases de conception, la rapidité et la simplicité sont primordiales. Pour les essais fonctionnels, la précision des matériaux, les tolérances, la résistance et la finition prennent une importance accrue. En production de petite série, la répétabilité, le contrôle qualité, la faisabilité et la maîtrise des coûts doivent être évalués dès le début.

La meilleure question pour commencer est simple : que doit prouver ce prototype ?

Une fois ce point clarifié, le choix du procédé adéquat devient plus aisé. L'usinage CNC, la fabrication de tôles, l'impression 3D, la fonderie, l'outillage rapide et le prototypage de circuits imprimés (PCB ou PCBA) ont tous un rôle à jouer. L'objectif est d'obtenir des résultats de test fiables sans engendrer de coûts ou de délais inutiles.

Zintilon propose des services de prototypage rapide, d'usinage CNC, de fabrication de tôlerie, de conception de circuits imprimés (PCB et PCBA) et de lancement de nouveaux produits (NPI) pour les équipes préparant des prototypes, des plans, des spécifications de matériaux ou des plans de production en petite série. Pour discuter d'un projet, veuillez soumettre vos fichiers via la page de demande de devis de Zintilon.
