Mylar® est une marque déposée de film polyester. Cependant, dans les dessins, les nomenclatures et les demandes de devis, le terme « Mylar » est souvent employé de manière plus générale pour désigner les films polyester PET ou BOPET. Cette distinction est importante car le nom du matériau seul ne permet pas de définir son épaisseur, sa qualité, son support adhésif, sa plage de températures, ses performances électriques, sa méthode de découpe ni sa tolérance.
Une simple mention de « Mylar » peut suffire pour les premières discussions, mais elle est généralement insuffisante pour la fabrication. La pièce peut nécessiter une qualité spécifique de Mylar®, ou bien un film PET ou BOPET homologué aux performances similaires. Ce guide explique ce qu'est le Mylar, ses liens avec les films PET et BOPET, ses applications courantes et les points à vérifier avant de le choisir pour des pièces sur mesure ou des prototypes.
Qu'est-ce que le Mylar ?
Le Mylar est généralement considéré comme un film polyester. Plus précisément, Mylar® est une marque déposée de film polyester, tandis que « Mylar » est souvent utilisé comme abréviation pour désigner un film polyester PET ou BOPET fin.
Sur un dessin de fabrication, la désignation du matériau doit être suffisamment précise pour faciliter le choix du procédé, le contrôle et l'estimation des coûts. Si un dessin mentionne seulement « Mylar », plusieurs détails peuvent rester flous :
- La nécessité d'une qualité spécifique de Mylar®
- Que le film PET polyester ou le film BOPET soit acceptable comme équivalent
- Épaisseur requise et tolérance d'épaisseur
- Si le film nécessite un support adhésif
- Que la pièce serve à l'isolation, à l'espacement, à l'étiquetage, à la protection ou à la séparation
- Exposition à la chaleur, aux produits chimiques, à la flexion, à la compression ou à une charge électrique
- Qualité de bord requise, diamètre de perçage ou tolérance dimensionnelle requise
Le Mylar doit être considéré comme une description de matériau de départ, et non comme une spécification technique complète.
Le Mylar est-il identique au film PET ou BOPET ?
Les termes Mylar, film PET, film BOPET et film polyester sont étroitement liés, mais ne sont pas toujours interchangeables dans les dessins ou les demandes de devis.
| Long | Ce que cela veut dire | Note de fabrication |
|---|---|---|
| Mylar | Mylar® est une marque déposée de film polyester. Le terme « Mylar » est souvent utilisé dans le commerce pour désigner les films PET ou BOPET. | Vérifiez si une qualité spécifique de Mylar® est requise ou si un film PET ou BOPET équivalent est acceptable. |
| Film PET | Le film de polyéthylène téréphtalate appartient à une catégorie plus large de films polyester. | Confirmer la nuance, l'épaisseur, le traitement de surface, la plage de température et les exigences d'application. |
| Film BOPET | Film PET à orientation biaxiale avec une stabilité et un comportement mécanique améliorés. | Souvent utilisé pour des applications stables en couches minces, mais la qualité et l'épaisseur restent importantes. |
| Film de polyester | Une catégorie générale de matériaux pouvant inclure les films à base de PET. | Trop vague pour un achat sans définition précise des exigences de performance. |
Le PET est une famille de polymères. Le BOPET désigne un film PET biorienté, traité pour améliorer sa stabilité et ses propriétés mécaniques. Mylar® appartient à la catégorie des films polyester de marque, mais tous les films polyester ne doivent pas être automatiquement appelés Mylar®.
La question pratique est de savoir si l'application requiert un film de marque spécifique ou si un film PET ou BOPET homologué peut répondre aux mêmes exigences fonctionnelles. Clarifier ce point dès le début permet de réduire l'ambiguïté concernant les matériaux et d'éviter des restrictions d'approvisionnement inutiles.
Propriétés clés du matériau Mylar
Le Mylar est souvent choisi pour les applications en couches minces nécessitant flexibilité, stabilité dimensionnelle et performances d'isolation. Ses performances réelles dépendent de sa qualité, de son épaisseur, de son traitement de surface, de sa structure adhésive et de son environnement d'utilisation.
stabilité dimensionnelle
Le film Mylar peut être utile pour les entretoises, les superpositions, les étiquettes et les couches d'isolation où la forme et l'épaisseur doivent rester contrôlées.
Souplesse
Le Mylar étant généralement fourni sous forme de film ou de feuille mince, il convient aux applications nécessitant un pliage, une superposition ou un placement entre des composants.
potentiel d'isolation électrique
Le film Mylar est fréquemment utilisé dans les applications d'isolation, notamment en électronique et dans l'assemblage de composants. Les performances diélectriques requises doivent être vérifiées en fonction de la qualité, de l'épaisseur et de la conception de l'assemblage.
Résistance à l'humidité
Le film polyester peut assurer des fonctions de protection ou de barrière, mais ses performances dépendent de sa construction, du temps d'exposition, de la température et de l'environnement de travail.
Résistance à la traction
Le Mylar peut offrir une résistance appréciable sous forme de film mince, mais il ne doit pas être considéré comme un plastique structurel. Il n'est généralement pas choisi pour les pièces mécaniques soumises à de fortes contraintes.
Finition transparente, opaque ou métallisée
Des films transparents, blancs, opaques, imprimés et métallisés peuvent être sélectionnés en fonction des exigences visuelles, protectrices, réfléchissantes ou fonctionnelles.
Résistance à la température et aux produits chimiques
Les performances en température et en milieu chimique doivent être vérifiées en fonction de la nuance exacte, des conditions d'exposition, du type d'adhésif et de l'environnement d'utilisation. La dénomination du matériau seule ne suffit pas pour les applications à haute température ou exposées à des produits chimiques.
Le Mylar peut être un matériau de film utile, mais ce n'est pas un plastique universel adapté à toutes les conceptions mécaniques.
Formes courantes de film et de feuille de Mylar
Le Mylar est généralement utilisé sous forme de film ou de feuille mince plutôt que de barres structurelles épaisses. Le format choisi influe sur la méthode de découpe, la qualité des bords, le comportement à l'assemblage, le contrôle et le coût.

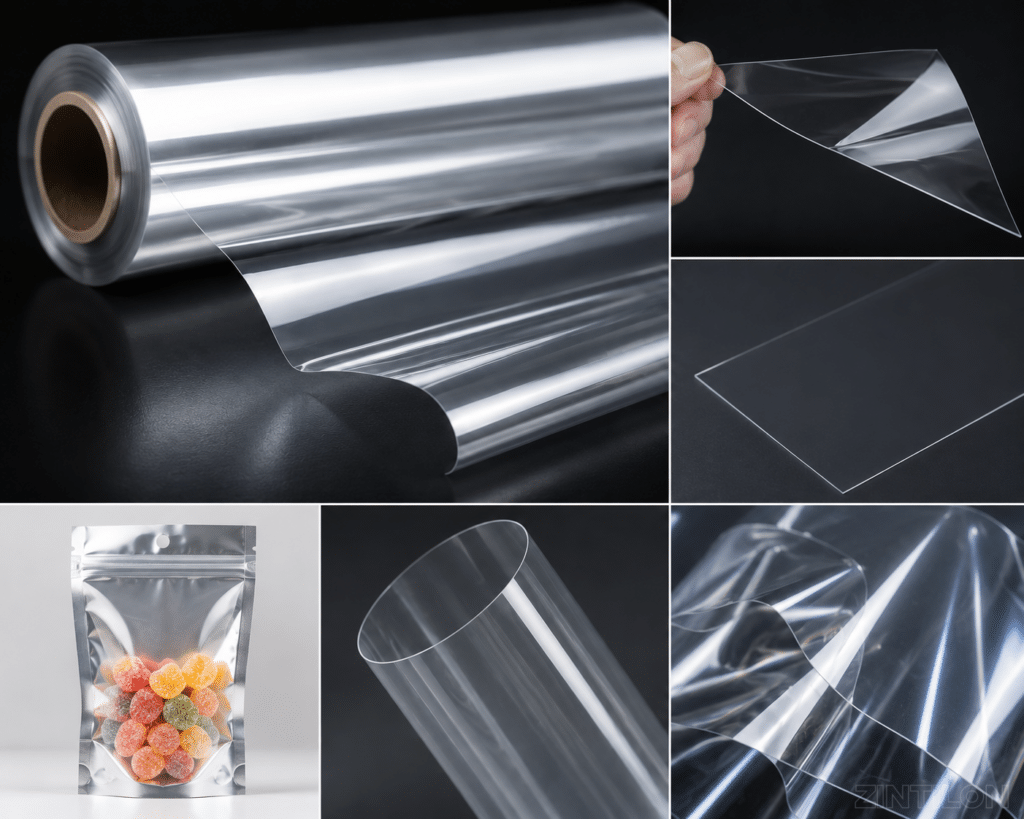

Film Mylar transparent
Le film Mylar transparent est utilisé lorsque la visibilité, la protection des surfaces, l'isolation ou la séparation sont nécessaires. Il sert notamment de film de protection, d'étiquette, de fenêtre mince, de séparateur et de couche isolante.

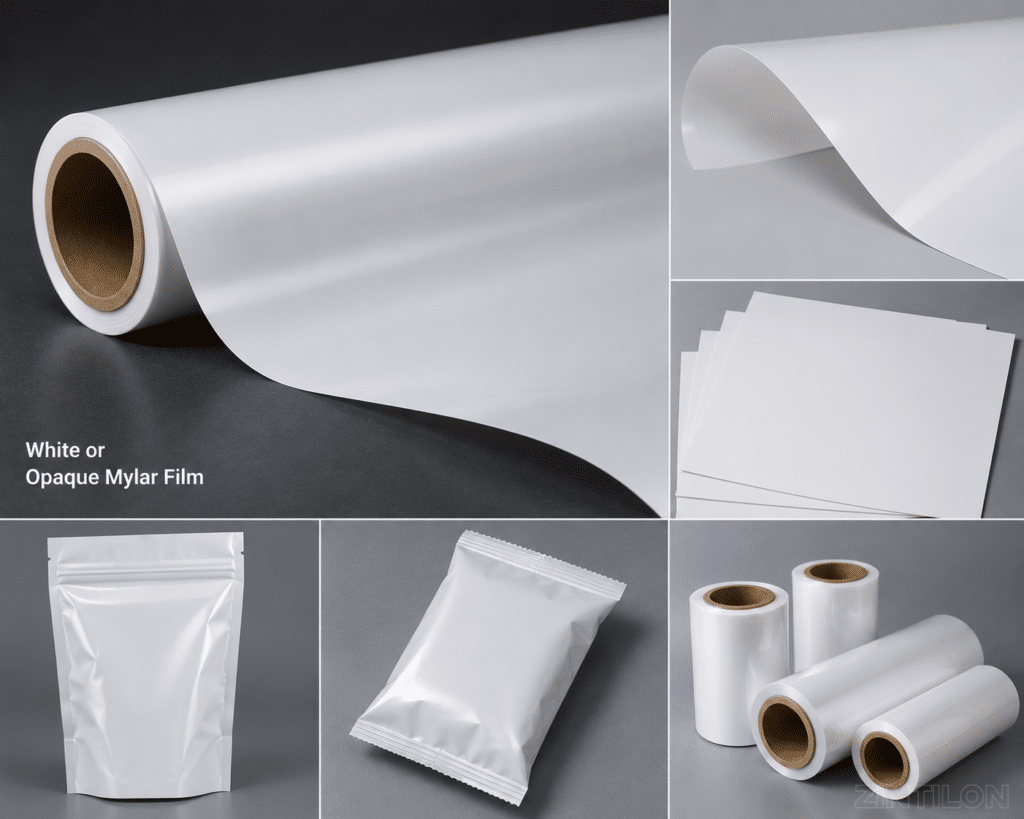

Film Mylar blanc ou opaque
On peut choisir un film polyester blanc ou opaque pour la séparation visuelle, l'identification, le blocage de la lumière ou pour obtenir une surface visible et propre. Il convient notamment aux étiquettes, entretoises, films de superposition et pièces de marquage industriel.

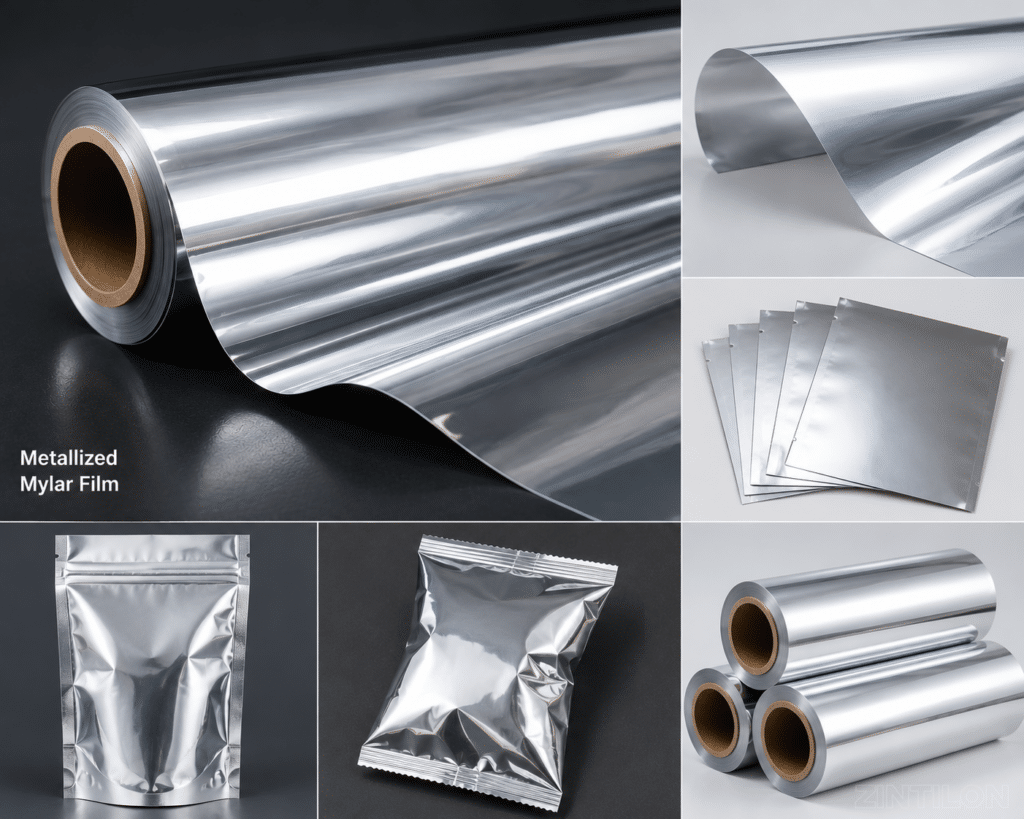

Film Mylar métallisé
Le film Mylar métallisé peut être utilisé pour ses propriétés de réflectivité ou de barrière. Si le matériau est envisagé pour des applications de blindage, ses performances dépendent de la couche métallique, de la structure du film, de la méthode de mise à la terre, de la conception de l'assemblage et des exigences de test. Le terme « métallisé » seul ne saurait être interprété comme une garantie de performances.

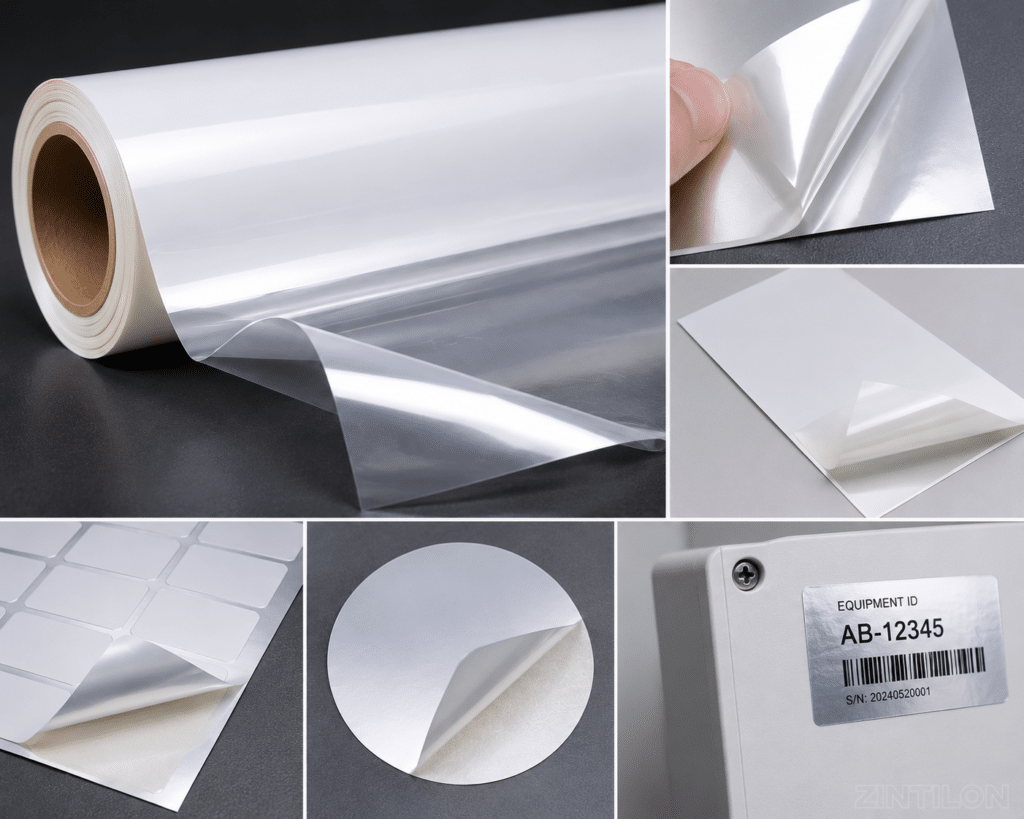

Film adhésif en Mylar ou PET
Le film adhésif simplifie l'assemblage, mais modifie également les risques liés à la fabrication. Le type d'adhésif influe sur la qualité de découpe, la manipulation du support, la propreté des bords, le stockage, la résistance du collage, les débordements d'adhésif et la fiabilité à long terme. Si un support adhésif est nécessaire, il convient de le préciser clairement.
À quoi sert le Mylar dans la fabrication ?
Le Mylar est généralement privilégié lorsque le composant doit être fin, léger, flexible et stable. Ses applications courantes incluent :
- couches d'isolation en Mylar
- Entretoises et rondelles minces en film PET
- couches de protection
- Étiquettes et éléments d'identification
- Couches de commutation à membrane
- Séparateurs minces dans les assemblages
- Composants d'isolation prototypes
- Films protecteurs pour surfaces ou pièces
- applications de films réfléchissants ou barrières
Une fine couche isolante entre les composants en est un exemple typique. Un film de Mylar ou de PET pourrait convenir, mais son épaisseur, ses propriétés diélectriques, sa résistance à la température, la pression d'assemblage et la méthode d'installation doivent encore être étudiées.
L'utilisation d'une entretoise mince est également courante. Les films PET ou BOPET peuvent convenir lorsque l'entretoise ne supporte pas de charge importante et que la tolérance d'épaisseur est acceptable. Si la conception comporte de petits trous, des fentes étroites, des angles internes aigus ou des exigences strictes en matière de finition des bords, la méthode de découpe et le contrôle qualité deviennent plus critiques.
Pour les pièces en phase de démarrage, prototypage rapide peut aider à valider l'épaisseur, l'ajustement, le comportement du matériau et les exigences d'assemblage avant que la conception ne soit mise en production.
Quand faut-il choisir le Mylar ?
Le Mylar est particulièrement adapté aux applications nécessitant un matériau à base de film plutôt qu'un plastique rigide et épais. Il peut constituer un bon choix dans les cas suivants :
- Le composant est fin et flexible
- Une isolation électrique est nécessaire
- Cette pièce sert d'entretoise, de séparateur, d'étiquette, de superposition ou de couche protectrice.
- La stabilité dimensionnelle est importante
- L'assemblage bénéficie d'un faible poids.
- Le film polyester PET ou le film BOPET peuvent répondre aux exigences fonctionnelles.
- La pièce ne nécessite pas une rigidité ou une résistance à la charge élevées.
Il convient également de tenir compte de la disponibilité des matériaux et de la flexibilité d'approvisionnement. L'exigence d'une qualité spécifique de Mylar® peut limiter les options. Si un équivalent fonctionnel en PET ou BOPET est acceptable, cela doit être clairement indiqué sur le dessin ou dans la demande de devis.
Lors des phases de prototypage ou de lancement de nouveaux produits, le choix du matériau doit être arrêté avant la production des échantillons, dans la mesure du possible. Si le matériau change après la fabrication des échantillons, il peut être nécessaire de répéter les contrôles d'ajustement, d'isolation, d'adhérence ou les essais d'assemblage.
Quand le Mylar n'est peut-être pas le matériau approprié
Le Mylar ne convient pas à toutes les pièces en plastique. Il peut ne pas être le choix idéal pour :
- Composants structurels à forte charge
- Pièces en plastique usinées épaisses
- Pièces nécessitant une rigidité élevée
- Géométries 3D complexes
- Environnements à très haute température, sauf si la nuance exacte le permet.
- Exposition à des produits chimiques agressifs sans vérification de la qualité
- Les demandes nécessitant une documentation spécifique relative aux flammes, à l'électricité, au domaine médical ou à la réglementation seront refusées, sauf confirmation.
Certaines recherches concernant le « plastique Mylar » partent du principe que le Mylar se comporte comme un plastique technique d'usage courant. Cela peut conduire à un mauvais choix de matériau. Le Mylar est principalement un film plastique. Si la pièce nécessite des filetages, des cavités profondes, des parois rigides, une résistance aux fortes contraintes mécaniques ou des formes 3D complexes, un autre matériau plastique sera plus approprié.
Si le film est utilisé à proximité d'un boîtier métallique, d'un support en tôle, d'un circuit imprimé, d'un composant de batterie ou d'une pièce conductrice, l'assemblage doit également être examiné afin de vérifier le dégagement des bords, la compression, le risque de bavures provenant des pièces adjacentes et la distance d'isolation. Le film peut convenir, mais la conception de l'assemblage peut néanmoins engendrer des problèmes de fiabilité.
Le Mylar peut-il être usiné par commande numérique ?
Le film Mylar mince ne se transforme généralement pas comme un plastique usiné CNC classique. Il est plus souvent refendé, découpé à l'emporte-pièce, découpé au laser, laminé, imprimé ou transformé par des procédés de traitement de films.
Usinage CNC L'usinage peut être envisagé pour des feuilles plus épaisses à base de PET ou des composants plastiques renforcés, mais la décision dépend de l'épaisseur du matériau, de la géométrie de la pièce, du montage, des tolérances et des exigences de qualité des bords. Les matériaux fins et flexibles peuvent se déplacer, se froisser, se soulever ou se déformer pendant la transformation. Les petits trous, les fentes étroites, les angles vifs et les espaces internes restreints peuvent également affecter la qualité et le coût de la découpe.
Pour les composants en couches minces, les risques de qualité courants incluent :
- Marques de chaleur dues à la découpe laser
- Bords fondus ou durcis
- Débordement de colle sur film adhésif
- Décollement ou délamination des bords
- Déformation dimensionnelle après découpe
- Inspection difficile sur des surfaces très fines ou flexibles
Pour les pièces en plastique, l'usinage CNC peut être évalué en fonction du dessin, de l'épaisseur du matériau, de la conception des caractéristiques, de la méthode de fixation et des exigences d'inspection. Pour les pièces en film Mylar mince, le processus de fabrication doit être confirmé avant l'établissement du devis ou la planification de la production.
Facteurs de coût, de qualité et de conception pour la fabrication (DFM) des pièces en Mylar
Le coût d'une pièce en film Mylar ou PET ne dépend pas uniquement du prix du matériau. Les détails de conception, les exigences en matière de contrôle et les contraintes d'achat peuvent avoir un impact majeur.
| Facteur | Impact sur les coûts ou la qualité |
|---|---|
| Exigences spécifiques à la marque en matière de Mylar® | Peut limiter l'approvisionnement si un film PET ou BOPET équivalent n'est pas autorisé. |
| Tolérance d'épaisseur serrée | Peut affecter la disponibilité des matériaux, le contrôle de l'empilement et les efforts d'inspection. |
| petits trous ou fentes étroites | Peut accroître la difficulté de découpe et nécessiter une révision du processus. |
| Support adhésif | Ajoute des variables telles que le débit d'adhésif, la manipulation du support, le collage et la propreté des bords. |
| Coins internes pointus | Peut affecter la durabilité, la qualité de coupe et la cohérence des inspections. |
| Traitement ou revêtement de surface | Peut affecter l'impression, le collage, le comportement optique et les options de fournisseurs. |
| Exigences d'isolation électrique | Peut nécessiter une confirmation de niveau et des critères de tests fonctionnels. |
| Exigence de documentation | Les fiches techniques, les certificats ou les rapports de tests peuvent avoir une incidence sur l'approvisionnement et le calendrier. |
| exigences visuelles | Peut augmenter les efforts d'inspection et limiter les options de méthodes de découpe. |
Du point de vue de la conception pour la fabrication (DFM), il est essentiel de définir la fonction de la pièce plutôt que de se fier uniquement à son nom de matériau. Une entretoise, une étiquette, une couche isolante et un film protecteur peuvent tous être fabriqués en film polyester PET, mais leurs exigences critiques diffèrent.
Liste de contrôle de conception et d'approvisionnement avant de commander des pièces en Mylar
Une demande de devis claire permet d'évaluer la faisabilité des matériaux, les options de fabrication et les coûts. Si le dessin mentionne seulement « Mylar », ces points doivent être clarifiés avant tout approvisionnement ou production d'échantillons.
| Élément à spécifier | Pourquoi ça compte |
|---|---|
| Matériel de qualité | Confirme si le Mylar® est requis ou si un équivalent PET/BOPET est acceptable. |
| Grosor | Influe sur la flexibilité, l'isolation, l'ajustement et la méthode de coupe. |
| tolérance d'épaisseur | Important pour les entretoises, les rondelles, la distance d'isolation et le contrôle de l'empilement. |
| Couleur ou opacité | Affecte l'apparence, l'identification, le comportement optique et l'utilisation en assemblage. |
| Support adhésif | Modifie le comportement de coupe, le collage, le stockage et les performances d'assemblage. |
| Méthode de coupe | Influence la qualité des bords, le coût, les limites des fonctionnalités et la planification de la production. |
| Qualité des bords | Important pour l'assemblage, l'apparence, le dégagement de l'isolant et l'ajustement fonctionnel. |
| petite taille de trou ou de caractéristique | Peut affecter l'outillage, le choix du procédé et le contrôle dimensionnel. |
| Température de fonctionnement | Doit correspondre à la qualité, à l'épaisseur, à l'adhésif et aux conditions d'exposition. |
| Exigences d'isolation électrique | Elle devrait être définie par les performances requises, et non uniquement par le nom du matériau. |
| Exposition aux produits chimiques | Nécessite une évaluation au regard de l'environnement opérationnel réel. |
| Exigences d'inspection | Permet de définir comment l'épaisseur, les dimensions, l'apparence ou la fonction seront vérifiées. |
| Approbation de matériaux équivalents | Permet d'éviter des limites d'approvisionnement inutiles. |
Des tolérances plus strictes, des détails de petite taille, un adhésif spécial, des exigences documentées concernant la qualité des matériaux et des contrôles supplémentaires peuvent tous avoir une incidence sur le coût. Ces détails doivent être définis avant l'approvisionnement ou la production d'échantillons.
Mylar comparé à d'autres films plastiques
Le Mylar n'est pas le seul matériau de film disponible. Le choix approprié dépend de l'environnement d'application, des exigences mécaniques, de la température, des besoins d'isolation, de l'exposition aux produits chimiques et du budget alloué.
| Source | Principal avantage | Limitation commune | Application typique |
|---|---|---|---|
| Film Mylar / BOPET | Un équilibre entre stabilité, flexibilité, isolation et coût | Ne convient pas aux pièces structurelles ou soumises à de très hautes températures. | Couches isolantes, entretoises, surcouches, étiquettes |
| film de polyimide | Excellentes performances en matière de résistance aux hautes températures et d'isolation électrique | Coût généralement plus élevé | Isolation électronique haute température |
| Film PVC | flexible et souvent moins cher | Stabilité thermique et dimensionnelle réduite | Feuilles souples, étiquettes, couvertures générales |
| Film de polycarbonate | Bonne ténacité et résistance aux chocs | Différentes considérations de formage et de coût | Superpositions, panneaux, films protecteurs |
| Film PTFE | résistance chimique et faible frottement | Coût plus élevé et comportement de traitement différent | Couches résistantes aux produits chimiques, applications à faible friction |
Utilisez ce tableau comparatif comme point de départ pour votre sélection, et non comme substitut à l'examen de la fiche technique. Si l'application dépend de la chaleur, de l'isolation, de l'exposition aux produits chimiques, du comportement au feu ou de la fiabilité à long terme, vérifiez la nuance exacte du matériau.
Comment spécifier le Mylar sur un dessin ou une demande de devis
Une bonne description de matériau doit préciser à la fois le matériau et sa fonction. Évitez d'écrire seulement « Mylar », sauf si le besoin est volontairement général.
Voici quelques exemples de spécifications plus pertinentes :
- « Film polyester PET de 0.25 mm, transparent, non adhésif, film BOPET équivalent acceptable. »
- « Film polyester Mylar®, qualité spécifiée selon la fiche technique ci-jointe, avec support adhésif. »
- « Entretoise en film PET, tolérance d'épaisseur requise, qualité des bords à vérifier avant la production. »
- « Couche d'isolation BOPET, vérifier les exigences diélectriques avant la production. »
Lors de la préparation d'un dessin ou d'une demande de prix, définissez :
- Type de matériau ou équivalent approuvé
- Épaisseur et tolérance d'épaisseur
- Couleur ou transparence
- Exigences d'adhésif
- Traitement ou revêtement de surface, si nécessaire
- Méthode de découpe ou de formage, si connue
- Température de fonctionnement
- Exigences d'isolation électrique
- Exposition aux produits chimiques
- exigences en matière de qualité visuelle ou de qualité des bords
- Besoins d'inspection ou de documentation
Des spécifications claires facilitent l'évaluation de la faisabilité de la fabrication, des coûts, des exigences d'inspection et des risques liés à l'approvisionnement. Elles réduisent également le risque de divergences d'attentes entre les équipes de conception, d'achat et de production.
FAQ sur le Mylar
De quoi est fait le Mylar ?
Mylar® est un film polyester de marque, souvent associé aux films PET ou BOPET. Pour les projets d'ingénierie, vérifiez la nuance exacte, l'épaisseur et la fiche technique avant la production.
Le Mylar est-il identique au film PET ?
Pas exactement. Le PET désigne la famille de polymères, le BOPET un film PET biorienté et le Mylar® un film polyester de marque. Un film PET ou BOPET peut être considéré comme équivalent si le cahier des charges le permet.
Le Mylar est-il un plastique ?
Oui. Le Mylar est généralement considéré comme un film plastique polyester. Il ne faut pas le traiter comme un plastique générique pour tous types de pièces. Il est principalement utilisé sous forme de films minces ou de feuilles.
Le Mylar peut-il être utilisé comme isolant électrique ?
Oui, le film Mylar est souvent utilisé dans les applications d'isolation. Avant de le choisir, il convient de vérifier ses performances diélectriques requises, son épaisseur, sa plage de températures, sa qualité et la conception de son assemblage.
Le Mylar peut-il être usiné par commande numérique ?
Les films minces de Mylar sont généralement découpés par refente, découpe à l'emporte-pièce, découpe laser, laminage ou impression. L'usinage CNC peut être envisagé pour les feuilles plus épaisses à base de PET ou les pièces en plastique renforcées, en fonction de la géométrie, du montage, des tolérances et des exigences de qualité des bords.
Quelles informations doivent être spécifiées lors de la commande de pièces en Mylar ?
Précisez la qualité du matériau, l'épaisseur, la tolérance, le support adhésif, la méthode de coupe, la qualité des bords, la température de fonctionnement, les exigences électriques, l'exposition chimique, les besoins d'inspection et si les équivalents PET ou BOPET sont acceptables.
Si un dessin de pièce mentionne du Mylar, du film PET, du film BOPET ou un autre matériau plastique, l'étape suivante la plus sûre consiste à confirmer la qualité du matériau, son épaisseur, sa tolérance, les exigences en matière d'adhésif, la méthode de découpe et l'environnement d'application avant la production.
Pour les prototypes ou les pièces en plastique usinées CNC applicables, Zintillon Nous pouvons vous aider à évaluer le choix des matériaux et la faisabilité de la fabrication avant la production. Apprenez-en davantage sur le prototypage rapide et l'usinage CNC, ou demandez un devis lorsque vos plans sont prêts à être examinés.
