Die Einführung der CNC-Steuerung hat die moderne Fertigung vereinfacht. Sie ist präzise, vielseitig und in verschiedenen Ausführungen erhältlich, um den Anforderungen unterschiedlicher Branchen gerecht zu werden. 3- und 5-Achsen-CNC sind zwei gängige Typen mit unterschiedlichen Vor- und Nachteilen sowie unterschiedlichen Anwendungsmöglichkeiten. Obwohl sie ähnliche Ziele verfolgen, sind sie nicht identisch.

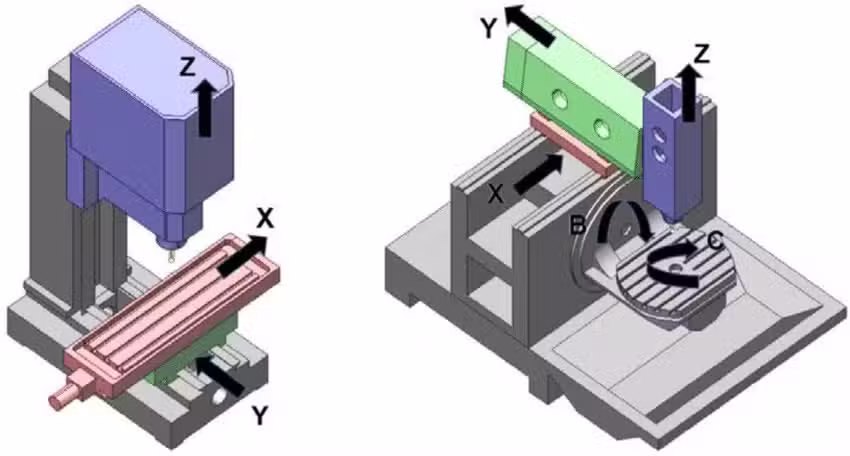

Können Sie sich nicht zwischen 3-Achsen und 5-Achsen entscheiden? CNC-BearbeitungDieser Artikel erklärt die Funktionsweise der einzelnen Maschinen sowie deren Vor- und Nachteile. Lesen Sie weiter, um den Unterschied zwischen 5- und 3-Achsen-CNC-Maschinen zu erfahren und wann die verschiedenen Techniken eingesetzt werden sollten.
Computergestützte numerische Steuerung (CNC) verstehen
CNC umfasst die computergesteuerte Bedienung von Werkzeugen und Maschinen. Der gesamte Prozess ist automatisiert und lässt keinen Raum für Fehler. Bei CNC besteht der erste Schritt darin, das 2D- oder CAD-Design des fertigen Teils in eine von der Maschine verständliche Sprache zu konvertieren. G-Code und M-Code für CNC mit CAM-Software.
Diese Programmiersprachen steuern die Bewegung der Schneidwerkzeuge, um präzise Teile herzustellen. Anschließend führen die Maschinen die CNC-Codes aus und beginnen mit der Bearbeitung. CNC kann nahezu jedes Werkzeug steuern, von Fräs- und Drehmaschinen bis hin zu Laser- und Wasserstrahlschneidern.
Was ist 3-Achsen-CNC
Die 3-Achsen-Bearbeitung ist eine der einfachsten Formen der CNC-Bearbeitung. Dabei werden die Schneidwerkzeuge koordiniert entlang dreier linearer Achsen bewegt: X, Y und Z. Die X-Achse steht für die horizontale Bewegung nebeneinander, während die Y-Achse vorwärts und rückwärts bewegt. Die Z-Achse ist die vertikale Auf- und Abbewegung.
Alle drei Achsen bewegen sich gleichzeitig, um 2D- und 2.5D-Geometrien zu bearbeiten. Die 3-Achsen-CNC-Bearbeitung eignet sich für viele Aufgaben, darunter das Fräsen von Schlitzen, Bohren von Löchern und das Schneiden scharfer Kanten. Sie fertigt präzise mechanische Teile und Funktionskomponenten aus Rohmaterialien.
Vor- und Nachteile einer 3-Achsen-CNC
3-Achsen-CNC bietet Ihnen unbegrenzte Vorteile in der Fertigung. Im Folgenden sind einige Vorteile der 3-Achsen-Bearbeitung aufgeführt
Genauigkeit
Mit einer 3-Achsen-CNC-Maschine können Sie jederzeit maßgenaue Teile herstellen. Die Komponenten werden fehlerfrei und exakt nach Spezifikation zugeschnitten. Die 3-Achsen-CNC-Maschine hat eine Toleranz von ca. 0.001 mm, was eine optimale Leistung der fertigen Teile gewährleistet. Darüber hinaus ist dieser Prozess wiederholbar und erzeugt Komponenten, die einander sehr ähnlich sind.
Vielseitigkeit
Mit einer 3-Achsen-CNC-Maschine können Sie verschiedene technische Materialien bearbeiten. Am häufigsten werden Metalle wie Aluminium, Titan, Edelstahl und Messing verarbeitet. Auch Kunststoffe, Polymere, Holz und Verbundwerkstoffe lassen sich sicher bearbeiten. Beachten Sie jedoch, dass Sie die CNC-Bearbeitungsparameter für die verschiedenen Materialien optimieren müssen, um optimale Ergebnisse zu erzielen.
Leicht zu bedienen
Die 3-Achsen-Bearbeitung ist einfach zu bedienen. Die Maschine lässt sich einfach einrichten, und Sie benötigen keine spezielle Ausbildung. Erfahrung und Fachwissen helfen jedoch, den Nutzen zu maximieren. Darüber hinaus bietet die 3-Achsen-CNC die einfachste Programmierung. Selbst Anfänger und Einsteiger finden sich problemlos zurecht.
Kostenbewusst
Die Anschaffungskosten einer 3-Achsen-CNC sind relativ gering. Wenn Sie ein kleines Unternehmen führen oder ein knappes Budget haben, könnte diese Maschine die perfekte Wahl für Sie sein. Auch die Wartungskosten für 3-Achsen-Maschinen sind gering. Sie sind kleiner und haben weniger bewegliche Teile. Daher sind sie leicht zu warten und Verschleiß vorzubeugen.
Trotz der zahlreichen Vorteile der 3-Achsen-Bearbeitung gibt es auch einige Einschränkungen. Im Folgenden sind einige Nachteile der 3-Achsen-CNC aufgeführt, die Sie kennen sollten.
Eingeschränkte Funktionalität
3-Achsen-CNC-Maschinen bieten einen eingeschränkten Bewegungsspielraum, da sich die Werkzeuge nur in drei Richtungen bewegen können. Dies erschwert die Bearbeitung komplexer Formen und Teile mit komplizierten Designs. Das Werkstück wird nicht automatisch gedreht, und es sind mehrere Aufspannungen erforderlich, um verschiedene Seiten des Teils zu bearbeiten.
Begrenzte Oberflächenbeschaffenheit
Auch die Oberflächenbeschaffenheit des fertigen Teils stellt eine Einschränkung dar. Im Vergleich zur modernen Mehrachsenbearbeitung ist die Oberflächenbeschaffenheit der 3-Achsen-CNC-Bearbeitung rauer. Aufgrund der längeren Werkzeuge bleiben sichtbare Werkzeugspuren zurück.
Was sind die Anwendungen einer 3-Achsen-CNC-Bearbeitung?
Die 3-Achsen-CNC-Bearbeitungsmaschine wird in vielen industriellen Anwendungen eingesetzt. Im Folgenden sind einige gängige
Automobilindustrie
Die 3-Achsen-CNC-Bearbeitung revolutioniert die Automobilindustrie. Sie erfüllt alle Ihre Anforderungen an Prototyping und Teileproduktion effizient. Darüber hinaus eignet sich diese Maschine ideal für die individuelle Anpassung und Einzelfertigung von Automobilteilen. Mit der 3-Achsen-CNC-Bearbeitung können Sie wichtige Komponenten wie Zylinderköpfe, Fahrgestelle, Getriebe und Innenverkleidungen fertigen.
Medizintechnik
Die Medizinbranche hat hohe Standards und strenge Anforderungen, die diese Maschine hervorragend erfüllt. Sie eignet sich hervorragend für die Herstellung von chirurgischen Instrumenten bis hin zu Prothesen. Darüber hinaus ist sie in der Lage, Diagnosegeräte und zahnmedizinische Instrumente herzustellen.
Formen- und Formenbau
Sie produzieren hochwertige Formen, die Sie zur Herstellung stabiler und wiederholgenauer Gussteile verwenden können. Die CNC-gefrästen Formen haben präzise Abmessungen und eine gute Oberflächengüte. Darüber hinaus können Sie problemlos individuelle Formendesigns erstellen.
Elektronische Industrie
Viele elektrische und elektronische Komponenten sind CNC-gefertigte Produkte. Diese Maschine kann sowohl metallische als auch nichtmetallische Werkstoffe der Elektronikindustrie verarbeiten. Sie ermöglicht die schnelle Herstellung von Gehäusen, Kühlkörpern und Kühlsystemen.
Luft-und Raumfahrtindustrie
Die 3-Achsen-CNC-Bearbeitung eignet sich für die Herstellung und Montage von Luft- und Raumfahrtkomponenten. Sie ermöglicht die Herstellung mehrerer Luft- und Raumfahrtteile mit engen Toleranzen. Sie können leichte und dennoch robuste Strukturen schaffen, die die Kraftstoffeffizienz erhöhen. Beispiele für 3-Achsen-CNC-bearbeitete Flugzeugteile sind Wellen, Triebwerkskomponenten, Fahrwerke und Flugzeugrümpfe.
Schmuckindustrie
Die 3-Achsen-CNC-Bearbeitung erfreut sich in der Schmuckherstellung zunehmender Beliebtheit. Sie ermöglicht die präzise Formgebung und Gravur von Logos, Texten und Symbolen auf Spezialmetallen. Dank ihrer Präzision eignen sich 3-Achsen-Bearbeitungsmaschinen ideal für detaillierte und filigrane Arbeiten. Mit diesen Maschinen können Sie in kurzer Zeit neue Designs erstellen.
Was ist 5-Achsen-CNC
Die 5-Achsen-CNC ist eine der fortschrittlichsten Mehrachsen-Bearbeitungsarten. Sie ermöglicht den Schneidwerkzeugen einen multidirektionalen Ansatz und bearbeitet ein Werkstück von fünf verschiedenen Seiten. Zusätzlich zu den linearen Achsen X, Y und Z bewegen sich die Werkzeuge auch entlang von Rotationsachsen. Typischerweise verwendet eine 5-Achsen-CNC-Maschine entweder die Achsen A/C oder B/C. A steht für die Rotation entlang der X-Achse, B für die Bewegung um die Y-Achse und C für die Rotation entlang der Z-Achse. Mit einer 5-Achsen-CNC können Sie ein Werkstück in einer einzigen Aufspannung in alle Richtungen bearbeiten.
Beachten Sie, dass 5-Achsen-CNC nicht dasselbe ist wie 3+2-Achsen-CNC. Der Hauptunterschied liegt in der Einrichtung und Werkzeugausrichtung. Während die Bewegung bei der 5-Achsen-CNC simultan erfolgt, bewegen sich die Rotations- und Linearachsen bei der 3+2-Achsen-CNC sequentiell. 5-Achsen-CNC-Bearbeitung eignet sich ideal für komplexe Anwendungen. Sie ist präzise, wiederholgenau und beschleunigt die Bearbeitung.
Vor- und Nachteile einer 5-Achsen-CNC
Der Einsatz von 5-Achsen-CNC hat die moderne Fertigung revolutioniert. Sie eignet sich ideal für viele Anwendungen in verschiedenen Branchen. Hier sind einige wichtige Vorteile, die Ihnen der Einsatz von 5-Achsen-CNC für Ihr Projekt bietet.
Komplexe Formen maschinell bearbeiten
Mit 5-Achsen-CNC lassen sich verschiedene Formen erzeugen, die mit 3- oder 4-Achsen-Bearbeitung anders ausgefallen wären. Die Werkzeuge lassen sich in verschiedene Richtungen manövrieren, sodass Sie komplexe Designs und Details bearbeiten können. 5-Achsen-CNC-Bearbeitung eignet sich problemlos für unregelmäßig geformte Teile sowie kasten- und scheibenförmige Teile.
Hohe Genauigkeit und Präzision
Die Genauigkeit der 5-Achsen-CNC ist unübertroffen. Sie können ein Werkstück in einem Arbeitsgang bearbeiten. Mehrfaches Aufspannen und Neupositionieren in unterschiedlichen Winkeln sind potenzielle Fehlerquellen. Darüber hinaus können bei 5-Achsen-CNC kürzere Werkzeuge verwendet werden. Kürzere Werkzeuge sind steifer und neigen weniger zum Durchbiegen.
Hochwertige Oberflächenbeschaffenheit
5-Achsen-CNC erzeugt eine glattere und glänzendere Oberfläche. Der Grund dafür sind die zwei zusätzlichen Rotationsachsen. Sie bringen das Werkstück näher an die Schneidwerkzeuge und reduzieren das Auftreten von Oberflächenfehlern. Eine hochwertige Oberflächenbeschaffenheit verbessert die Leistung und Langlebigkeit des Endteils.
Hohe Produktivität
5-Achsen-CNC steigert die Effizienz in der Fertigung. Sie ist schnell und reduziert die Bearbeitungszeit. 5-Achsen-CNC-Maschinen können unbeaufsichtigt laufen, sodass Sie mehr Zeit für andere wichtige Bereiche haben. Darüber hinaus entstehen weniger Materialabfälle und Ausschuss.
5-Achsen-CNC hat auch wenige Einschränkungen. Einige der Nachteile von 5-Achsen-CNC sind
Hohe Kosten
Die Anschaffungs- und Betriebskosten einer 5-Achsen-CNC sind erheblich. Sie erfordert komplexere Software, was die Kosten zusätzlich erhöht. Zudem ist der Wartungsaufwand höher als bei einer 3-Achsen-CNC. Die damit betriebenen Maschinen sind größer und die Kalibrierung im Rahmen der routinemäßigen Wartung erfordert Zeit.
Hohe technische Anforderungen an Betreiber
Um die 5-Achsen-CNC optimal zu nutzen, sind hohe Fachkenntnisse erforderlich. Die zusätzlichen zwei Achsen machen die Programmierung komplexer und schwieriger. Für einen reibungslosen und kollisionsfreien Ablauf sind fortgeschrittene mathematische und technische Kenntnisse erforderlich. Dies erhöht die Arbeitskosten und die Gesamtbearbeitungskosten.
Welche Anwendungen gibt es bei der 5-Achsen-CNC-Bearbeitung?
Luft-und Raumfahrtindustrie
Durch die 5-Achsen-Bearbeitung können komplexe Rotorblattprofile, Flugzeugstrukturkomponenten wie Rumpfhäute und Strukturrahmen sowie kritische Teile wie Turbinenscheiben, Gehäuse und Brennkammern präzise hergestellt werden, wodurch optimale Leistung und Effizienz gewährleistet werden.
Automobilindustrie
Die Automobilindustrie setzt auf 5-Achsen-CNC-Bearbeitung, um komplexe Spritzgussformen, Druckgussformen und Automobilkomponenten herzustellen: Wie Motorblöcke und Getriebegehäuse
Medizintechnik
Durch 5-Achsen-CNC-Bearbeitung werden Komponenten wie künstliche Knochen, CT-Scannerteile und Formen für medizinische Geräte hergestellt.
3-Achsen-CNC vs. 5-Achsen-CNC: Was sind die Unterschiede?
Obwohl 3-Achsen- und 5-Achsen-CNC dieselbe Technologie verwenden, unterscheiden sie sich in vielerlei Hinsicht. Die folgende Tabelle erläutert die Unterschiede zwischen beiden Techniken. Sie dient Ihnen als Orientierungshilfe bei der Entscheidung für die beste Lösung für Ihr Projekt.
| Kenngrößen | 3-Achsen-CNC | 5-Achsen-CNC |
| Bewegungsfähigkeit | Bei 3-Achsen-CNC-Systemen ist die Bewegung des Schneidwerkzeugs begrenzt. Es können nur lineare Bewegungen entlang der Achsen X, Y und Z durchgeführt werden. | 5-Achsen-CNC bewegt das Werkzeug entlang linearer Achsen (X, Y und Z) und Rotationsachsen (A und B). |
| Komplexität der Teile | 3-Achsen-CNC ist ideal für einfache Formen und geradlinige Designs. | Mit diesem Typ können Sie komplexe Teile bearbeiten, da die Werkzeuge auch schwer zugängliche Bereiche erreichen. |
| Oberflächenfinish | Es entsteht eine raue Oberflächenbeschaffenheit, die häufig eine Nachbearbeitung erfordert. | 5-Achsen-CNC sorgt für eine glatte Oberfläche, da sich die Schneidwerkzeuge näher am Werkstück befinden. |
| Einrichtungs- und Zykluszeit | Die Einrichtung nimmt mehr Zeit in Anspruch und die Zykluszeit ist länger. | Es ist schneller und erfordert weniger Zeit für die Einrichtung. |
| Genauigkeit | 3-Achsen-CNC ist genau und präzise | 5-Achsen-CNC bietet höchste Genauigkeit und produziert wiederholbare Teile. |
| Kosten | 3-Achsen-CNC ist relativ erschwinglich. | Die Vorlaufkosten, der Wartungsaufwand und die Arbeitskosten sind erheblich höher. |
| Programmierung | Zur Steuerung der Bewegung von Schneidwerkzeugen sind einfache Programme erforderlich. | Um den vollen Nutzen aus einer 5-Achsen-CNC zu ziehen, sind komplexere Programme und Software erforderlich. |
| Werkzeugbruch | Bei 3-Achsen-CNC besteht ein höheres Risiko für Werkzeugbruch. Das Werkzeug nähert sich dem Werkstück senkrecht und kann leicht ausweichen. | Bei 5-Achsen-CNC kommt es seltener zu Werkzeugbrüchen. Kürzere Werkzeuge verbessern die Steifigkeit und reduzieren Vibrationen. |
| Fehlerakkumulation | Aufgrund der zahlreichen Setups besteht bei 3-Achsen-CNCs die Tendenz zur Fehlerakkumulation. | 5 Achsen erfordern einen einzigen Up mit einem geringeren Risiko einer Fehlerakkumulation. |
| Anwendungen | 3-Achsen-CNC ist ideal für weniger komplexe Projekte und die Herstellung einfacher Komponenten wie Beschläge, Platten und Halterungen. | Sie können 5-Achsen-CNC für Teile mit komplizierten Formen und konturierten Kanten in der Automobil-, Luft- und Raumfahrt- und Medizinindustrie verwenden. |
3-Achsen-CNC vs. 5-Achsen-CNC: Welche ist besser?
Keine der beiden CNC-Maschinen ist besser als die 3-Achsen-CNC-Maschine. Welche Sie wählen, hängt von Ihrem Budget und Ihren Produktionszielen ab.
Wann wird eine 3-Achsen-CNC verwendet?
Entscheiden Sie sich für 3-Achsen-CNC, wenn Sie einfache Teile ohne komplexe Merkmale bearbeiten. Aufgrund der längeren Rüst- und Bearbeitungszeit eignet sie sich ideal für die Kleinserienfertigung. Darüber hinaus ist die 3-Achsen-Bearbeitung die bevorzugte Technik, wenn Sie ein knappes Budget haben.
Wann wird eine 5-Achsen-CNC verwendet?
5-Achsen-CNC eignet sich für Anwendungen mit engen Toleranzanforderungen. Sie sollten sie bei der Bearbeitung komplexer Teile in großen Stückzahlen einsetzen. Darüber hinaus eignet sich diese Technik gut für Bauteile mit komplexen Strukturen auf allen Seiten.
Wählen Sie Zintilon für Ihre Präzisions-CNC-Bearbeitungsprojekte
Sind Sie bereit, Ihre Fertigungskapazitäten zu steigern? Zintilon bietet modernste 3- und 5-achsige CNC-Bearbeitungslösungen, maßgeschneidert für Ihre Bedürfnisse. Unsere fortschrittliche Technologie und unsere erfahrenen Fachkräfte gewährleisten Präzision, Effizienz und Zuverlässigkeit für jedes Projekt. Von einfachen Teilen bis hin zu komplexen Geometrien liefern wir hochwertige Ergebnisse mit kurzen Lieferzeiten. Vertrauen Sie darauf, dass Zintilon Ihre Entwürfe in die Realität umsetzt – kontaktieren Sie uns jetzt, um loszulegen!
Fazit
Beim Vergleich von 3- und 5-Achsen-CNC-Systemen gibt es keine bessere Lösung. Es gibt keine einheitliche Methode, die beste Lösung für Ihr Projekt auszuwählen, da verschiedene Faktoren zu berücksichtigen sind. Berücksichtigen Sie Ihre Produktionsanforderungen, Produktionsziele, das Produktionsvolumen, das vorhandene Fachwissen und Ihr Budget. Dieser Artikel erklärt, was 3- und 5-Achsen-CNC-Systeme sind, ihre Unterschiede und wann die verschiedenen Techniken eingesetzt werden.
Häufig gestellte Fragen
Was kann eine 5-Achsen-CNC?
Eine 5-Achsen-CNC ist in der Lage, komplizierte Formen mit verschiedenen Winkeln und Kurven herzustellen. Durch das Manövrieren des Schneidwerkzeugs entlang fünf verschiedener Achsen wird eine höhere Oberflächenglätte und eine höhere Präzision der gefertigten Bauteile erreicht. Darüber hinaus zeichnet sich dieser CNC-Maschinentyp durch kontinuierliches Fräsen aus, da das Schneidwerkzeug die Kurven des Materials nahtlos verfolgen kann, was zu weniger Unvollkommenheiten und Stufen im fertigen Produkt führt.
Ist die 3-Achsen-CNC eine gute Einstiegsinvestition als die 5-Achsen-CNC?
Absolut! Die Anschaffungs- und Wartungskosten einer 3-Achsen-CNC sind günstiger als die einer 5-Achsen-CNC, was sie zu einer guten Einstiegsinvestition macht.
Welche sind die Hauptindustrien, in denen 3-Achsen- und 5-Achsen-CNC-Maschinen eingesetzt werden?
Der Einsatz der beiden Maschinen erstreckt sich über zahlreiche Branchen, die wichtigsten sind jedoch das Gesundheitswesen, die Luft- und Raumfahrt, die Fertigung und die Automobilindustrie.
Ist es möglich, eine 3-Achsen-CNC-Maschine auf eine 5-Achsen-Maschine aufzurüsten?
Obwohl die Aufrüstung einer 3-Achsen-CNC-Maschine auf eine 5-Achsen-CNC-Maschine möglich ist, sind die Nachteile die Komplexität und der enorme Kostenaufwand.
Obwohl zwei zusätzliche Drehachsen hinzugefügt wurden, dienen diese Achsen in erster Linie dazu, das Werkstück in einem bestimmten Winkel zu fixieren. Die Maschine führt dann eine dreiachsige Bearbeitung durch. Daher kann sie den Winkel von Werkzeug und Werkstück während des Bearbeitungsprozesses nicht in Echtzeit anpassen, wie dies bei einer fünfachsigen Bearbeitung möglich ist. Dies führt zu einer geringeren Flexibilität bei der Bearbeitung komplexer gekrümmter Oberflächen und Mehrwinkelmerkmale.
Daher ist es ratsam, eine 5-Achsen-CNC-Maschine zu kaufen, wenn dies eine Produktionsanforderung ist.
